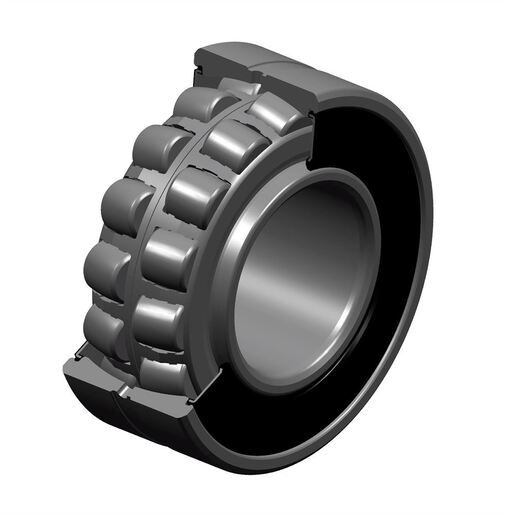

Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenHerunterladen
Kein Dokument verfügbar

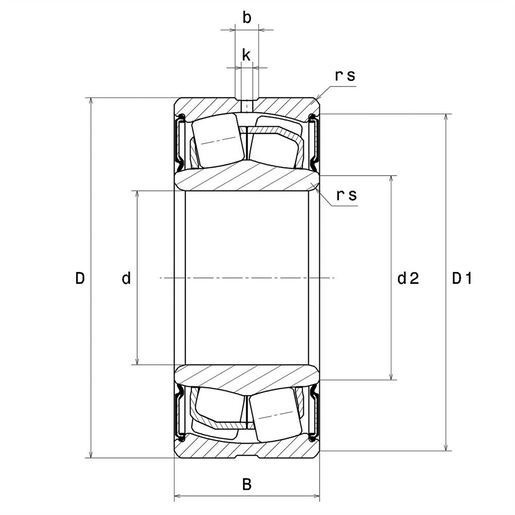

TECHNISCHE EIGENSCHAFTEN | |
---|---|
Marke | SNR |
d - Innendurchmesser | 95 mm |
D - Außendurchmesser | 170 mm |
B - Breite des Lagers/Innenrings | 51 mm |
d2 - Außendurchmesser Innenring | 107,3 mm |
D1 - Innendurchmesser Außenring | 156,4 mm |
rs - Minimaler Rundungsradius | 2,1 mm |
Anzahl der Schmierbohrungen | 3 |
b - Nutbreite | 9,54 mm |
k - Bohrungsdurchmesser | 4,5 mm |
Radiallagerluftklasse | CN |
Masse | 4,45 kg |
PRODUKTLEISTUNG | |
---|---|
C - Dynamische Tragzahl | 416 kN |
C0 - Statische Tragzahl | 417 kN |
Cu - Ermüdungsgrenzbelastung | 46,5 kN |
e - Koeffizient | 0.23 |
Y0 - Statischer Axiallastkoeffizient | 2.89 |
Y1 - Unterer Axiallastkoeffizient | 2.95 |
Y2 - Oberer axialer Belastungskoeffizient | 4.4 |
Nlim - Mechanische Grenzdrehzahl | 1000 tr/min |
Tmin - Min Betriebstemperatur | -20 °C |
Tmax - Max Betriebstemperatur | 120 °C |
LAGERFREQUENZEN | |
---|---|
BPFO - Außenring charakteristische Frequenz (60 U/min) | 7,125 Hz |
BPFI - Innenring charakteristische Frequenz (60 U/min) | 9,875 Hz |
FTF - Käfig charakteristische Frequenz (60 U/min) | 0,419 Hz |
BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 5,951 Hz |

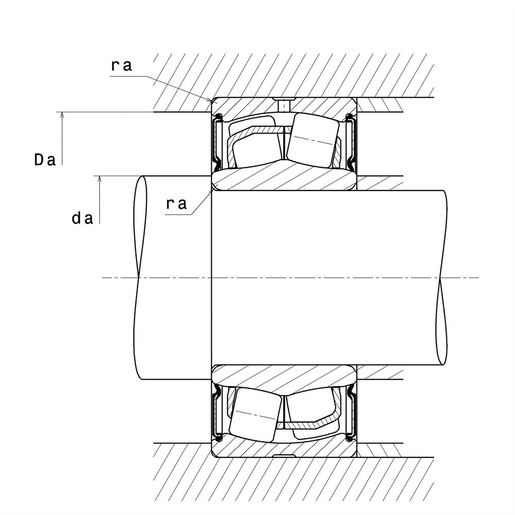

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
---|---|
da max - Maximaler Schulterdurchmesser IR | 107,3 mm |
da min - Minimaler Schulterdurchmesser IR | 107 mm |
db - Mindestdurchmesser der Hülse | 0 mm |
Da max - Maximaler Schulterdurchmesser AR | 158 mm |
ra max - Maximaler Rundungsradius von Welle und Gehäuse | 2 mm |
