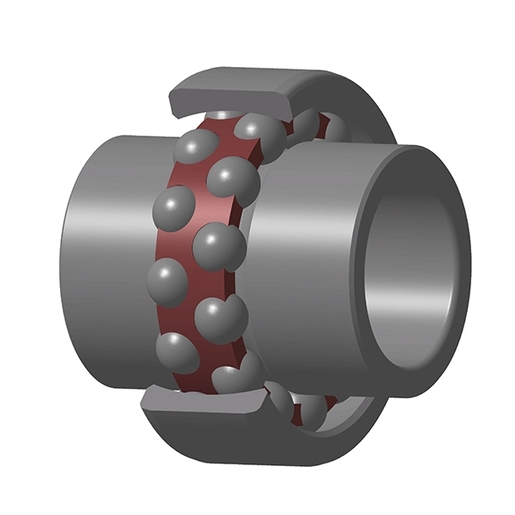

Pendelkugellager, Radialkontakt, Polyamidkäfig, offen, breiter Innenring
Herunterladen3D-Datei
Technisches Datenblatt
Kontaktaufnahme| TECHNISCHE EIGENSCHAFTEN | | Marke | SNR |

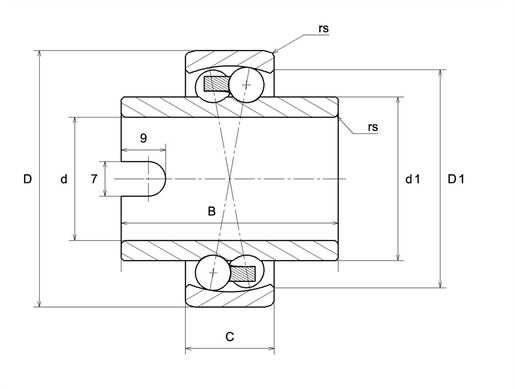

| d - Innendurchmesser | 35 mm |
| D - Außendurchmesser | 72 mm |
| B - Breite des Lagers/Innenrings | 52 mm |
| C - Breite des Außenrings | 17 mm |
| d1 - Außendurchmesser Innenring | 47,7 mm |
| D1 - Innendurchmesser Außenring | 60,8 mm |
| rs - Minimaler Rundungsradius | 1,1 mm |
| Radiallagerluftklasse | CN |
| Präzisionsklasse | P0 |
| Masse | 0,552 kg |
| PRODUKTLEISTUNG | | C - Dynamische Tragzahl | 15,8 kN |
| C0 - Statische Tragzahl | 5,1 kN |
| Cu - Ermüdungsgrenzbelastung | 0,23 kN |
| e - Koeffizient | 0.22 |
| Y0 - Statischer Axiallastkoeffizient | 2.94 |
| Y1 - Unterer Axiallastkoeffizient | 2.81 |
| Y2 - Oberer axialer Belastungskoeffizient | 4.34 |
| Nref - Thermische Referenzdrehzahl | 9600 tr/min |
| Nlim - Mechanische Grenzdrehzahl | 11000 tr/min |
| Tmin - Min Betriebstemperatur | -20 °C |
| Tmax - Max Betriebstemperatur | 120 °C |
| LAGERFREQUENZEN | | BPFO - Außenring charakteristische Frequenz (60 U/min) | 6,811 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 9,189 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,426 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 6,505 Hz |

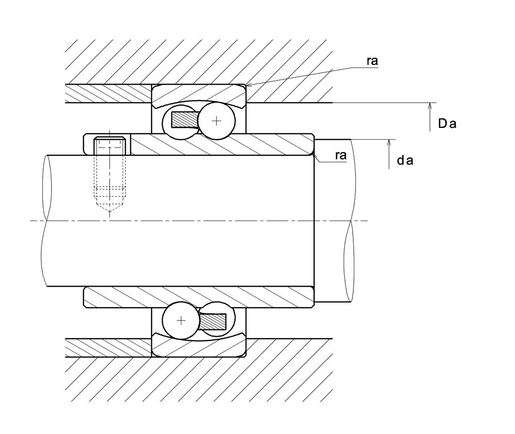

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | | da min - Minimaler Schulterdurchmesser IR | 41,5 mm |
| Da max - Maximaler Schulterdurchmesser AR | 65,5 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse | 1 mm |
