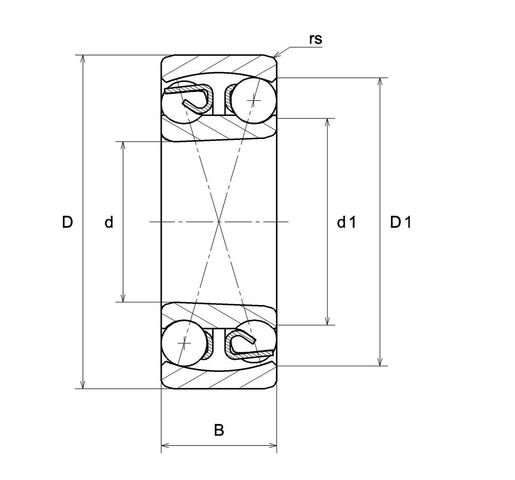

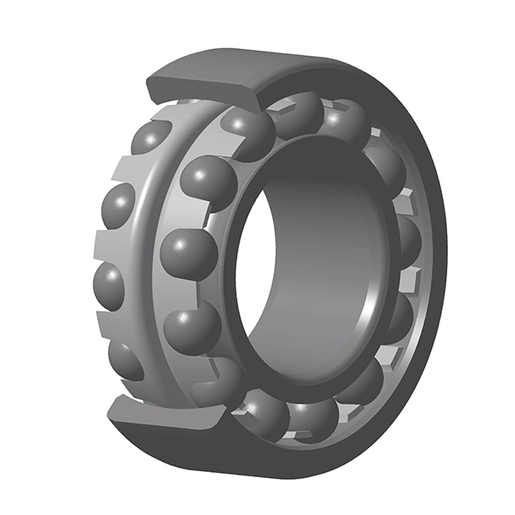

TECHNISCHE EIGENSCHAFTEN
Marke	SNR
d - Innendurchmesser	110 mm
D - Außendurchmesser	200 mm
B - Breite des Lagers/Innenrings	38 mm
d1 - Außendurchmesser Innenring	140,6 mm
D1 - Innendurchmesser Außenring	173,1 mm
rs - Minimaler Rundungsradius	2,1 mm
Referenz der Hülse	H222
Radiallagerluftklasse	C3
Präzisionsklasse	P0
Masse	5,32 kg

PRODUKTLEISTUNG
C - Dynamische Tragzahl	87 kN
C0 - Statische Tragzahl	38,6 kN
Cu - Ermüdungsgrenzbelastung	1,4 kN
e - Koeffizient	0.17
Y0 - Statischer Axiallastkoeffizient	3.82
Y1 - Unterer Axiallastkoeffizient	3.64
Y2 - Oberer axialer Belastungskoeffizient	5.64
N ref - Thermische Referenzdrehzahl	4300 tr/min
N lim - Mechanische Grenzdrehzahl	4300 tr/min
Tmin - Min Betriebstemperatur	-40 °C
Tmax - Max Betriebstemperatur	120 °C

LAGERFREQUENZEN
BPFO - Außenring charakteristische Frequenz (60 U/min)	8,739 Hz
BPFI - Innenring charakteristische Frequenz (60 U/min)	11,261 Hz
BSF - Wälzkörper charakteristische Frequenz (60 U/min)	7,754 Hz
BRF - Rotational frequency – rolling element (60 rpm)	3,877 Hz
FTF - Käfig charakteristische Frequenz (60 U/min)	0,437 Hz

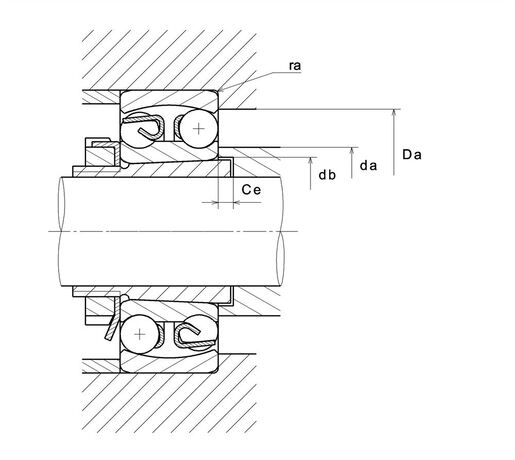

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE
da min - Minimaler Schulterdurchmesser IR	121 mm
da max - Maximaler Schulterdurchmesser IR	138 mm
db - Mindestdurchmesser der Hülse	116 mm
Ce - Minimale Länge der Hülse	7 mm
Da max - Maximaler Schulterdurchmesser AR	189 mm
ra max - Maximaler Rundungsradius von Welle und Gehäuse	2 mm
