TECHNISCHE EIGENSCHAFTEN

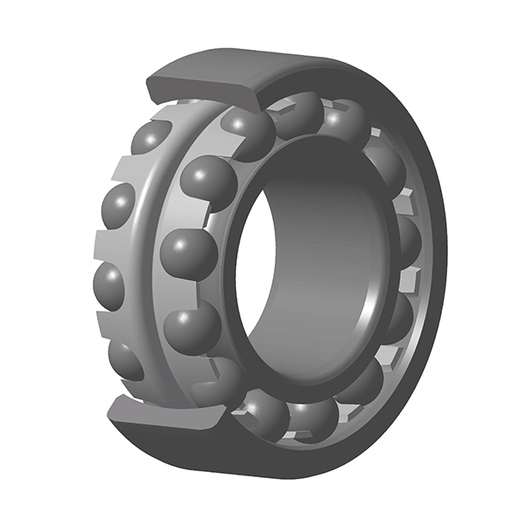

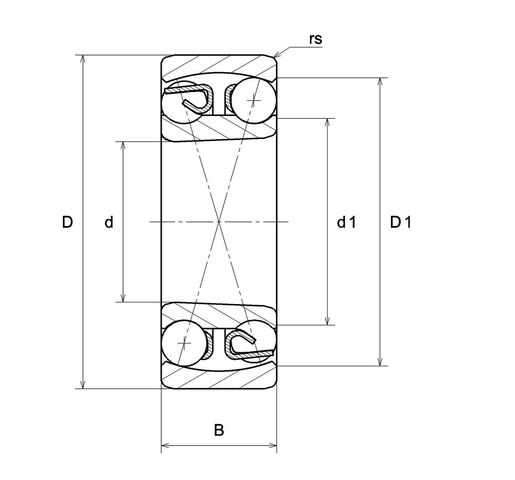

Marke	SNR
d - Innendurchmesser	85 mm
D - Außendurchmesser	180 mm
B - Breite des Lagers/Innenrings	41 mm
d1 - Außendurchmesser Innenring	117,8 mm
D1 - Innendurchmesser Außenring	152 mm
rs - Minimaler Rundungsradius	3 mm
Referenz der Hülse	H317
Radiallagerluftklasse	C3
Präzisionsklasse	P0
Masse	4,876 kg

PRODUKTLEISTUNG
C - Dynamische Tragzahl	96,1 kN
C0 - Statische Tragzahl	37,9 kN
Cu - Ermüdungsgrenzbelastung	1,49 kN
e - Koeffizient	0.22
Y0 - Statischer Axiallastkoeffizient	3.04
Y1 - Unterer Axiallastkoeffizient	2.9
Y2 - Oberer axialer Belastungskoeffizient	4.48
N ref - Thermische Referenzdrehzahl	4400 tr/min
N lim - Mechanische Grenzdrehzahl	5000 tr/min
Tmin - Min Betriebstemperatur	-40 °C
Tmax - Max Betriebstemperatur	120 °C

LAGERFREQUENZEN
BPFO - Außenring charakteristische Frequenz (60 U/min)	6,739 Hz
BPFI - Innenring charakteristische Frequenz (60 U/min)	9,261 Hz
BSF - Wälzkörper charakteristische Frequenz (60 U/min)	6,123 Hz
BRF - Rotational frequency – rolling element (60 rpm)	3,062 Hz
FTF - Käfig charakteristische Frequenz (60 U/min)	0,421 Hz

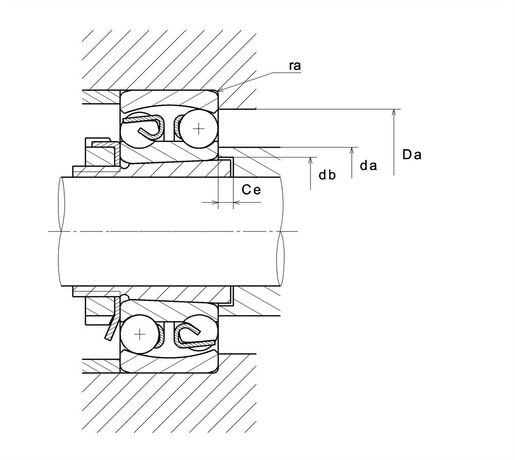

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE
da min - Minimaler Schulterdurchmesser IR	98 mm
da max - Maximaler Schulterdurchmesser IR	114 mm
db - Mindestdurchmesser der Hülse	91 mm
Ce - Minimale Länge der Hülse	6 mm
Da max - Maximaler Schulterdurchmesser AR	167 mm
ra max - Maximaler Rundungsradius von Welle und Gehäuse	2,5 mm
