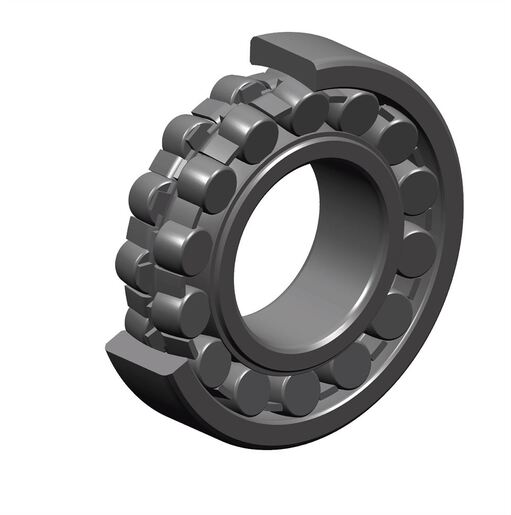

Zweireihiges Pendelrollenlager, Stahlblechkäfig, kegelige Bohrung 1:12
Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenDocumentation
Product information
| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |

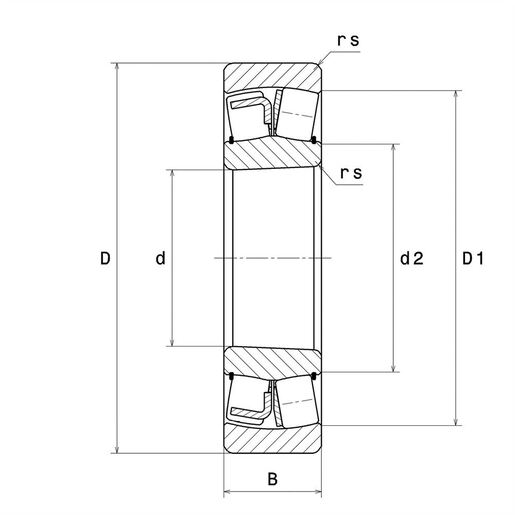

| d - Innendurchmesser | 30 mm |
| D - Außendurchmesser | 72 mm |
| B - Breite des Lagers/Innenrings | 19 mm |
| d2 - Außendurchmesser Innenring | 40,8 mm |
| D1 - Innendurchmesser Außenring | 59,7 mm |
| rs - Minimaler Rundungsradius | 1,1 mm |
| Anzahl der Schmierbohrungen | 0 |
| b - Nutbreite | 0 mm |
| k - Bohrungsdurchmesser | 0 mm |
| Referenz der Hülse | H306 |
| Radiallagerluftklasse | C3 |
| Masse | 0,384 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 64,6 kN |
| C0 - Statische Tragzahl | 52,1 kN |
| Cu - Ermüdungsgrenzbelastung | 6,1 kN |
| e - Koeffizient | 0.28 |
| Y0 - Statischer Axiallastkoeffizient | 2.39 |
| Y1 - Unterer Axiallastkoeffizient | 2.45 |
| Y2 - Oberer axialer Belastungskoeffizient | 3.64 |
| N ref - Thermische Referenzdrehzahl | 7800 tr/min |
| N lim - Mechanische Grenzdrehzahl | 12000 tr/min |
| Tmin - Min Betriebstemperatur | -40 °C |
| Tmax - Max Betriebstemperatur | 200 °C |
| LAGERFREQUENZEN | |
|---|---|
| BPFO - Außenring charakteristische Frequenz (60 U/min) | 4,856 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 7,144 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 4,973 Hz |
| BRF - Rotational frequency – rolling element (60 rpm) | 2,487 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,405 Hz |

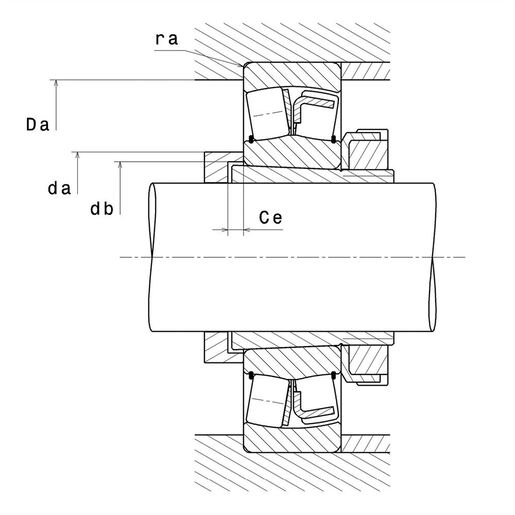

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da max - Maximaler Schulterdurchmesser IR | 0 mm |
| da min - Minimaler Schulterdurchmesser IR | 37 mm |
| db - Mindestdurchmesser der Hülse | 33 mm |
| Ce - Minimale Länge der Hülse | 6 mm |
| Da max - Maximaler Schulterdurchmesser AR | 65 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse | 1 mm |
