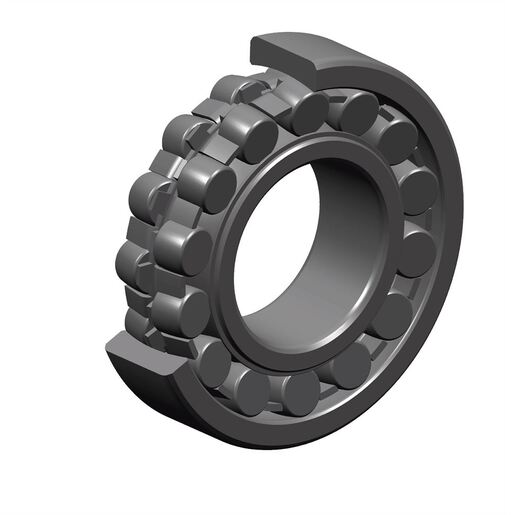

Zweireihiges Pendelrollenlager, Stahlblechkäfig, kegelige Bohrung 1:12
Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenDocumentation
Product information

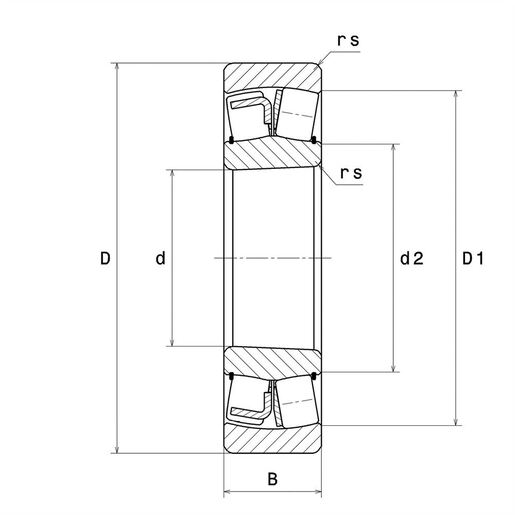

| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| d - Innendurchmesser | 70 mm |
| D - Außendurchmesser | 150 mm |
| B - Breite des Lagers/Innenrings | 35 mm |
| d2 - Außendurchmesser Innenring | 91,3 mm |
| D1 - Innendurchmesser Außenring | 126,8 mm |
| rs - Minimaler Rundungsradius | 2,1 mm |
| Anzahl der Schmierbohrungen | 0 |
| b - Nutbreite | 0 mm |
| k - Bohrungsdurchmesser | 0 mm |
| Referenz der Hülse | H314 |
| Radiallagerluftklasse | CN |
| Masse | 2,95 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 246 kN |
| C0 - Statische Tragzahl | 240 kN |
| Cu - Ermüdungsgrenzbelastung | 28,3 kN |
| e - Koeffizient | 0.23 |
| Y0 - Statischer Axiallastkoeffizient | 2.83 |
| Y1 - Unterer Axiallastkoeffizient | 2.9 |
| Y2 - Oberer axialer Belastungskoeffizient | 4.31 |
| N ref - Thermische Referenzdrehzahl | 4200 tr/min |
| N lim - Mechanische Grenzdrehzahl | 5500 tr/min |
| Tmin - Min Betriebstemperatur | -40 °C |
| Tmax - Max Betriebstemperatur | 200 °C |
| LAGERFREQUENZEN | |
|---|---|
| BPFO - Außenring charakteristische Frequenz (60 U/min) | 6,266 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 8,734 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 5,843 Hz |
| BRF - Rotational frequency – rolling element (60 rpm) | 2,922 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,418 Hz |

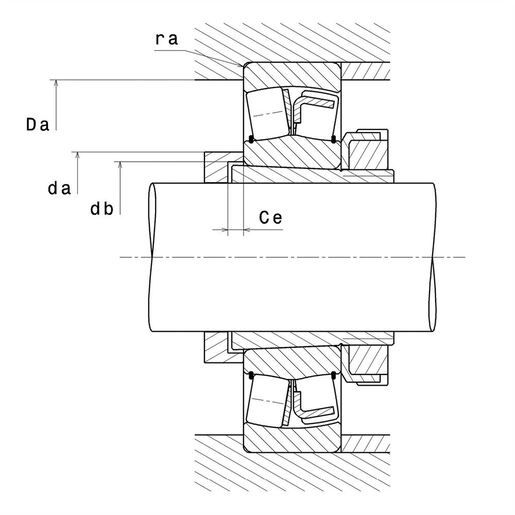

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da max - Maximaler Schulterdurchmesser IR | 0 mm |
| da min - Minimaler Schulterdurchmesser IR | 82 mm |
| db - Mindestdurchmesser der Hülse | 75 mm |
| Ce - Minimale Länge der Hülse | 6 mm |
| Da max - Maximaler Schulterdurchmesser AR | 138 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse | 2 mm |
