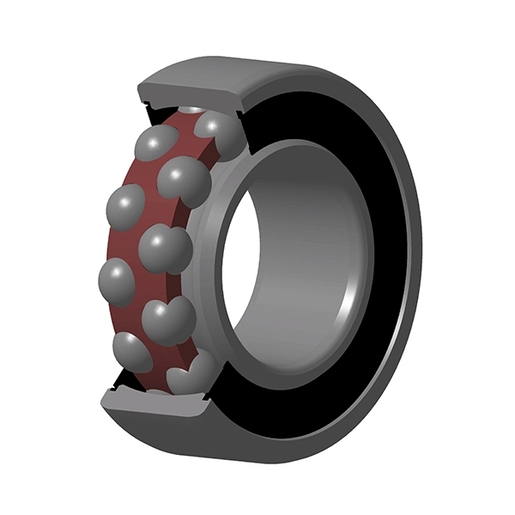

Pendelkugellager, Radialkontakt, Polyamidkäfig, kegelige Bohrung, Berührende Dichtungen beidseitig
Herunterladen3D-Datei
Technisches Datenblatt
Kontaktaufnahme| TECHNISCHE EIGENSCHAFTEN | | Marke | SNR |

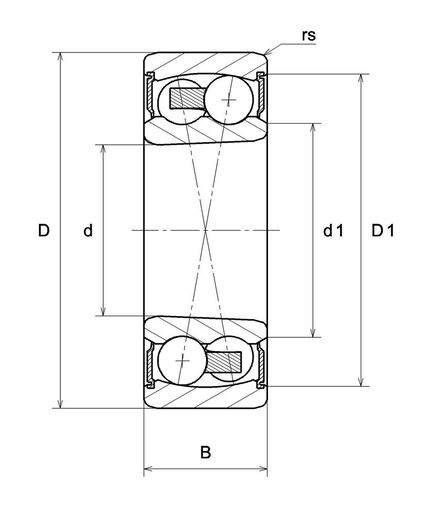

| d - Innendurchmesser | 50 mm |
| D - Außendurchmesser | 90 mm |
| B - Breite des Lagers/Innenrings | 23 mm |
| d1 - Außendurchmesser Innenring | 60,5 mm |
| D1 - Innendurchmesser Außenring | 79,8 mm |
| rs - Minimaler Rundungsradius | 1,1 mm |
| Referenz der Hülse | H310 |
| Radiallagerluftklasse | CN |
| Präzisionsklasse | P0 |
| Masse | 0,59 kg |
| PRODUKTLEISTUNG | | C - Dynamische Tragzahl | 22,7 kN |
| C0 - Statische Tragzahl | 8,1 kN |
| Cu - Ermüdungsgrenzbelastung | 0,37 kN |
| e - Koeffizient | 0.2 |
| Y0 - Statischer Axiallastkoeffizient | 3.32 |
| Y1 - Unterer Axiallastkoeffizient | 3.17 |
| Y2 - Oberer axialer Belastungskoeffizient | 4.9 |
| Nlim - Mechanische Grenzdrehzahl | 4000 tr/min |
| Tmin - Min Betriebstemperatur | -20 °C |
| Tmax - Max Betriebstemperatur | 120 °C |
| LAGERFREQUENZEN | | BPFO - Außenring charakteristische Frequenz (60 U/min) | 7,776 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 10,224 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,432 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 7,152 Hz |

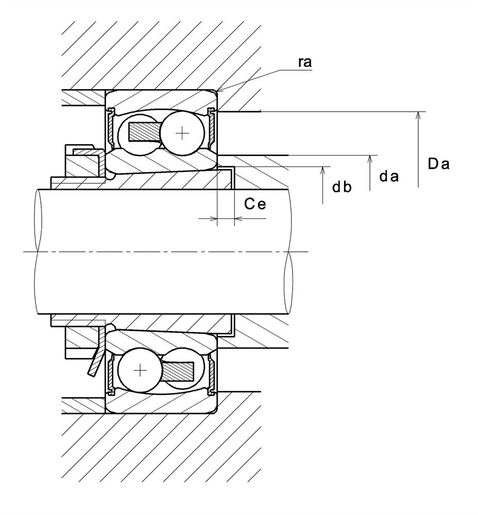

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | | da min - Minimaler Schulterdurchmesser IR | 56,5 mm |
| da max - Max Schulterdurchmesser IR | 59 mm |
| db - Mindestdurchmesser der Hülse | 55 mm |
| Ce - Minimale Länge der Hülse | 10 mm |
| Da max - Maximaler Schulterdurchmesser AR | 83,5 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse | 1 mm |
