22216EF800 - SNR

22216EF800

Zweireihiges Pendelrollenlager, für Anwendungen in Vibrationsmaschinen, Massivkäfig, Nut und Schmierbohrungen im Außenring, eingeengte Lagerluft C4

product label

Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN-SNR im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.

Herunterladen

3D-Datei

Technisches Datenblatt

Bitte loggen Sie sich ein um ein Produkt dem Warenkorb hinzuzufügen
Kontaktaufnahme
Spezifikationen

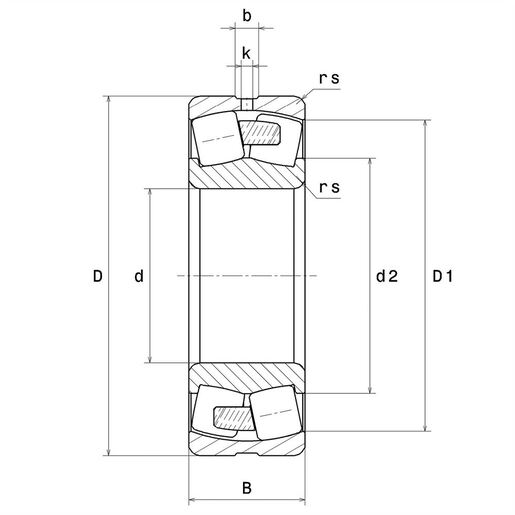

TECHNISCHE EIGENSCHAFTEN

d 80 mm
D 140 mm
B 33 mm
d2 0 mm
D1 126,7 mm
rs min 2 mm
Anzahl der Schmierbohrungen 3
b 7,87 mm
k 3,5 mm
Coef (e) 0.22
Y1 3.13
Y2 4.67
Y0 3.06
Radiallagerluftklasse C4 Special
Masse 2,071 kg
Marke SNR
Product classification image

PRODUKTLEISTUNG

Dynamische Tragzahl (C) 267 kN
Statische Tragzahl (C0) 272 kN
Ermüdungsgrenzbelastung (Cu) 32 kN
Nref 4300 tr/min
Nlim 5800 tr/min
Min Betriebstemperatur (Tmin) -40 °C
Max Betriebstemperatur (Tmax) 200 °C

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE

da max 0 mm
da min 91 mm
Da max 129 mm
ra max 2 mm
Product classification image
Calcul factors image
