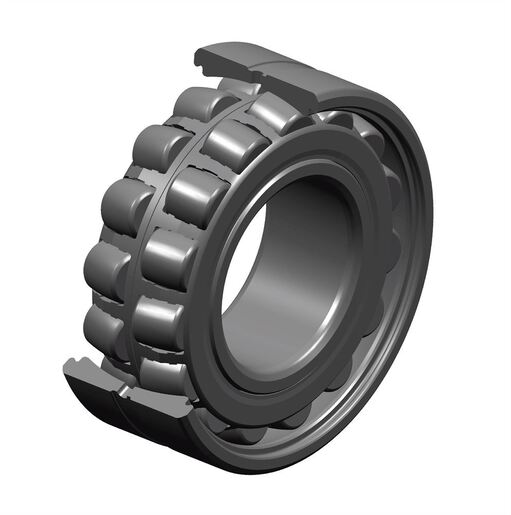

Zweireihiges Pendelrollenlager, Stahlblechkäfig, Nut und Schmierbohrungen im Außenring, kegelige Bohrung 1:12
Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN EUROPE im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.
3D-Datei
Technisches Datenblatt

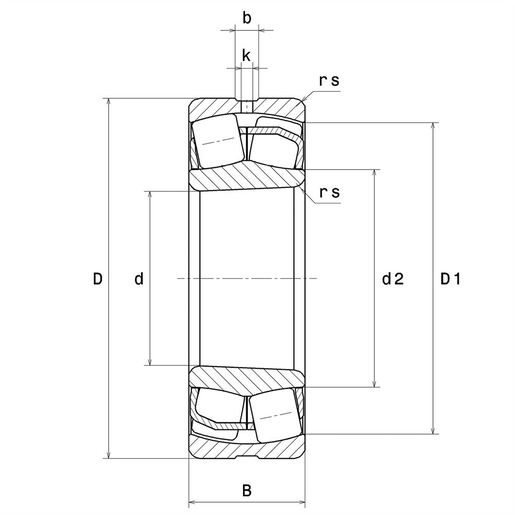

| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| d - Innendurchmesser | 60 mm |
| D - Außendurchmesser | 130 mm |
| B - Breite des Lagers/Innenrings | 46 mm |
| d2 - Außendurchmesser Innenring | 75,3 mm |
| D1 - Innendurchmesser Außenring | 111,9 mm |
| rs - Minimaler Rundungsradius | 2,1 mm |
| Anzahl der Schmierbohrungen | 3 |
| b - Nutbreite | 9 mm |
| k - Bohrungsdurchmesser | 4 mm |
| Referenz der Hülse | H2312 |
| Radiallagerluftklasse | CN |
| Masse | 2,78 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 340 kN |
| C0 - Statische Tragzahl | 319 kN |
| Cu - Ermüdungsgrenzbelastung | 38,9 kN |
| e - Koeffizient | 0.35 |
| Y0 - Statischer Axiallastkoeffizient | 1.91 |
| Y1 - Unterer Axiallastkoeffizient | 1.95 |
| Y2 - Oberer axialer Belastungskoeffizient | 2.9 |
| Nref - Thermische Referenzdrehzahl | 4300 tr/min |
| Nlim - Mechanische Grenzdrehzahl | 5100 tr/min |
| Tmin - Min Betriebstemperatur | -40 °C |
| Tmax - Max Betriebstemperatur | 200 °C |
| LAGERFREQUENZEN | |
|---|---|
| BPFO - Außenring charakteristische Frequenz (60 U/min) | 5,625 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 8,375 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,402 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 4,768 Hz |

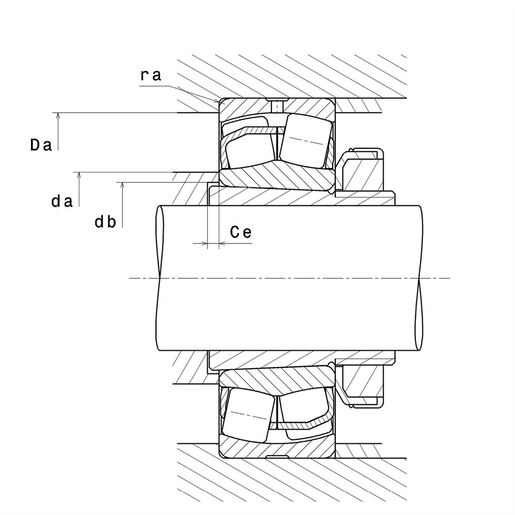

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da max - Max Schulterdurchmesser IR | 0 mm |
| da min - Minimaler Schulterdurchmesser IR | 72 mm |
| db - Mindestdurchmesser der Hülse | 66 mm |
| Ce - Minimale Länge der Hülse | 6 mm |
| Da max - Maximaler Schulterdurchmesser AR | 118 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse | 2 mm |
