Pendelrollenlager

22316EG15KW33 - SNR

22316EG15KW33

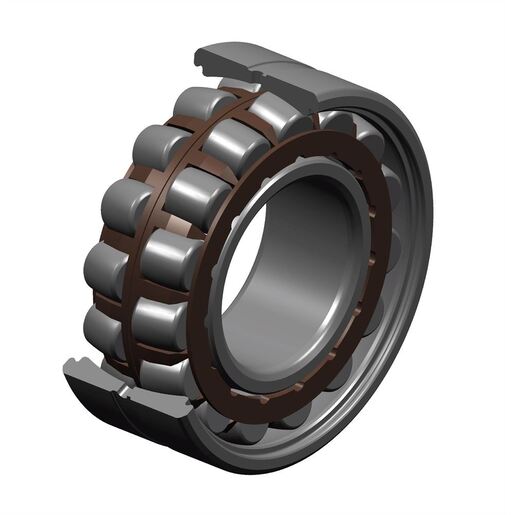

Zweireihiges Pendelrollenlager, Polyamidkäfig, Nut und Schmierbohrungen im Außenring, kegelige Bohrung 1:12

Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.

Documentation

Product information

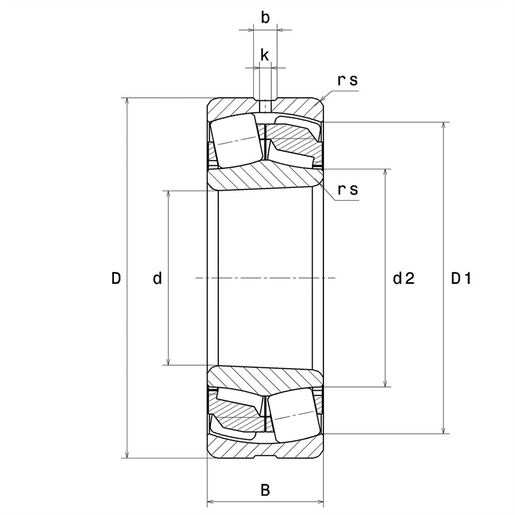

TECHNISCHE EIGENSCHAFTEN
MarkeSNR
d - Innendurchmesser80 mm
D - Außendurchmesser170 mm
B - Breite des Lagers/Innenrings58 mm
d2 - Außendurchmesser Innenring98,6 mm
D1 - Innendurchmesser Außenring147,4 mm
rs - Minimaler Rundungsradius2,1 mm
Anzahl der Schmierbohrungen3
b - Nutbreite10 mm
k - Bohrungsdurchmesser5 mm
Referenz der HülseH2316
RadiallagerluftklasseCN
Masse5,9 kg
undefined
PRODUKTLEISTUNG
C - Dynamische Tragzahl541 kN
C0 - Statische Tragzahl522 kN
Cu - Ermüdungsgrenzbelastung59,1 kN
e - Koeffizient0.34
Y0 - Statischer Axiallastkoeffizient1.96
Y1 - Unterer Axiallastkoeffizient2
Y2 - Oberer axialer Belastungskoeffizient2.98
N ref - Thermische Referenzdrehzahl3400 tr/min
N lim - Mechanische Grenzdrehzahl3900 tr/min
Tmin - Min Betriebstemperatur-20 °C
Tmax - Max Betriebstemperatur120 °C
LAGERFREQUENZEN
BPFO - Außenring charakteristische Frequenz (60 U/min)5,617 Hz
BPFI - Innenring charakteristische Frequenz (60 U/min)8,383 Hz
BSF - Wälzkörper charakteristische Frequenz (60 U/min)4,745 Hz
BRF - Rotational frequency – rolling element (60 rpm)2,373 Hz
FTF - Käfig charakteristische Frequenz (60 U/min)0,401 Hz

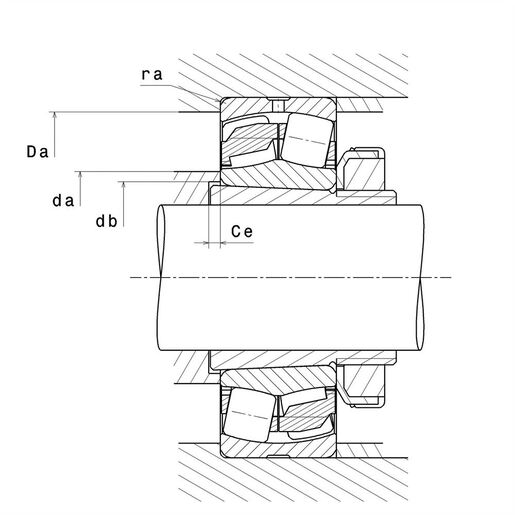

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE
da max - Maximaler Schulterdurchmesser IR0 mm
da min - Minimaler Schulterdurchmesser IR92 mm
db - Mindestdurchmesser der Hülse88 mm
Ce - Minimale Länge der Hülse6 mm
Da max - Maximaler Schulterdurchmesser AR158 mm
ra max - Maximaler Rundungsradius von Welle und Gehäuse2 mm
