Pendelrollenlager

23040EAKW33 - SNR

23040EAKW33

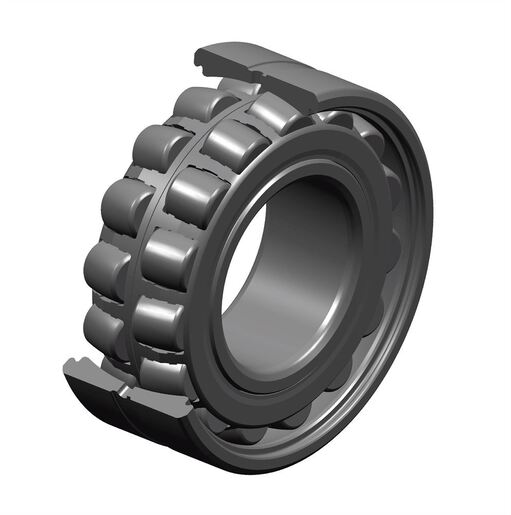

Zweireihiges Pendelrollenlager, Stahlblechkäfig, Nut und Schmierbohrungen im Außenring, kegelige Bohrung 1:12

Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.

Documentation

Product information

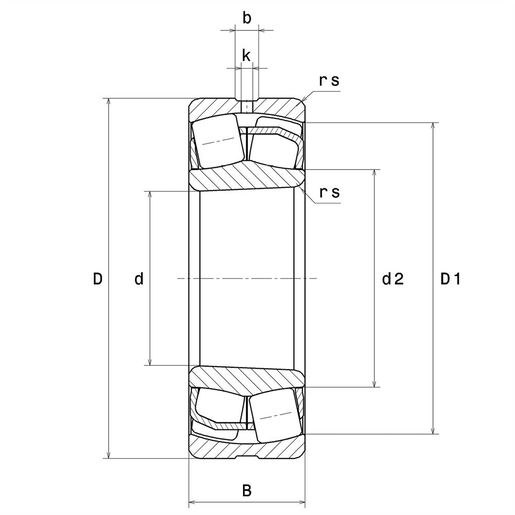

TECHNISCHE EIGENSCHAFTEN
MarkeSNR
d - Innendurchmesser200 mm
D - Außendurchmesser310 mm
B - Breite des Lagers/Innenrings82 mm
d2 - Außendurchmesser Innenring225,3 mm
D1 - Innendurchmesser Außenring282,3 mm
rs - Minimaler Rundungsradius2,1 mm
Anzahl der Schmierbohrungen3 ou 4
b - Nutbreite14,28 mm
k - Bohrungsdurchmesser7 mm
Referenz der HülseH3040
RadiallagerluftklasseCN
Masse21,9 kg
undefined
PRODUKTLEISTUNG
C - Dynamische Tragzahl1310 kN
C0 - Statische Tragzahl1790 kN
Cu - Ermüdungsgrenzbelastung164 kN
e - Koeffizient0.23
Y0 - Statischer Axiallastkoeffizient2.89
Y1 - Unterer Axiallastkoeffizient2.95
Y2 - Oberer axialer Belastungskoeffizient4.4
N ref - Thermische Referenzdrehzahl1800 tr/min
N lim - Mechanische Grenzdrehzahl2300 tr/min
Tmin - Min Betriebstemperatur-40 °C
Tmax - Max Betriebstemperatur200 °C
LAGERFREQUENZEN
BPFO - Außenring charakteristische Frequenz (60 U/min)10,603 Hz
BPFI - Innenring charakteristische Frequenz (60 U/min)13,398 Hz
BSF - Wälzkörper charakteristische Frequenz (60 U/min)8,374 Hz
BRF - Rotational frequency – rolling element (60 rpm)4,187 Hz
FTF - Käfig charakteristische Frequenz (60 U/min)0,442 Hz

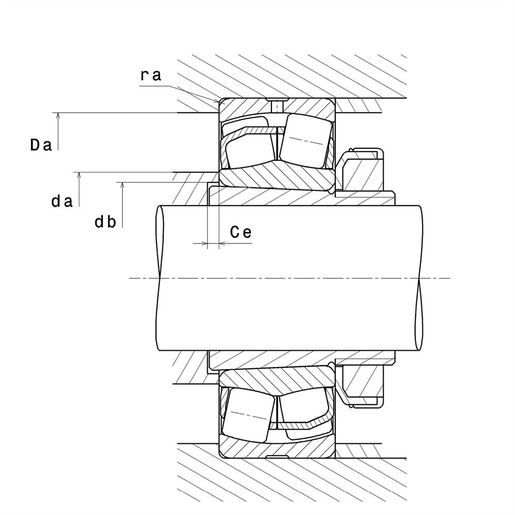

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE
da max - Maximaler Schulterdurchmesser IR0 mm
da min - Minimaler Schulterdurchmesser IR210,2 mm
db - Mindestdurchmesser der Hülse210 mm
Ce - Minimale Länge der Hülse9 mm
Da max - Maximaler Schulterdurchmesser AR299,8 mm
ra max - Maximaler Rundungsradius von Welle und Gehäuse2 mm
