Pendelrollenlager

23228EAW33C3 - SNR

23228EAW33C3

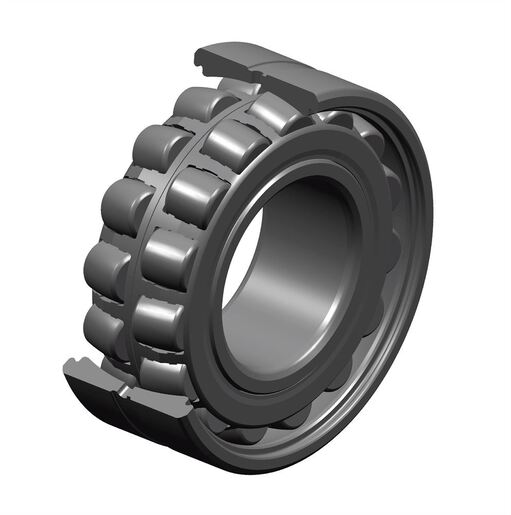

Zweireihiges Pendelrollenlager, Stahlblechkäfig, Nut und Schmierbohrungen im Außenring

Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.

Documentation

Product information

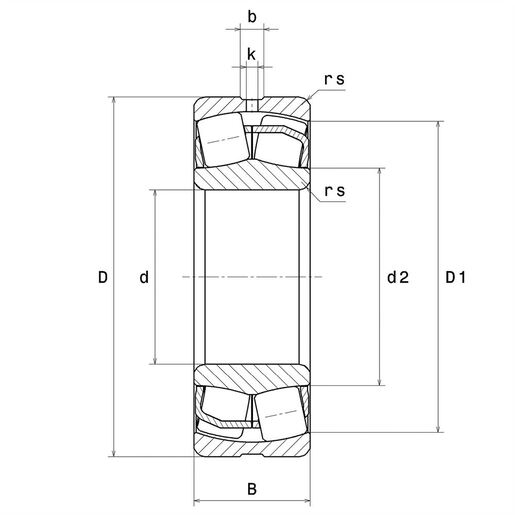

TECHNISCHE EIGENSCHAFTEN
MarkeSNR
d - Innendurchmesser140 mm
D - Außendurchmesser250 mm
B - Breite des Lagers/Innenrings88 mm
d2 - Außendurchmesser Innenring162,6 mm
D1 - Innendurchmesser Außenring219,6 mm
rs - Minimaler Rundungsradius3 mm
Anzahl der Schmierbohrungen3 ou 4
b - Nutbreite12,64 mm
k - Bohrungsdurchmesser6 mm
RadiallagerluftklasseC3
Masse17,92 kg
undefined
PRODUKTLEISTUNG
C - Dynamische Tragzahl1140 kN
C0 - Statische Tragzahl1370 kN
Cu - Ermüdungsgrenzbelastung136 kN
e - Koeffizient0.33
Y0 - Statischer Axiallastkoeffizient2.01
Y1 - Unterer Axiallastkoeffizient2.06
Y2 - Oberer axialer Belastungskoeffizient3.06
N ref - Thermische Referenzdrehzahl1700 tr/min
N lim - Mechanische Grenzdrehzahl2400 tr/min
Tmin - Min Betriebstemperatur-40 °C
Tmax - Max Betriebstemperatur200 °C
LAGERFREQUENZEN
BPFO - Außenring charakteristische Frequenz (60 U/min)7,628 Hz
BPFI - Innenring charakteristische Frequenz (60 U/min)10,372 Hz
BSF - Wälzkörper charakteristische Frequenz (60 U/min)6,258 Hz
BRF - Rotational frequency – rolling element (60 rpm)3,129 Hz
FTF - Käfig charakteristische Frequenz (60 U/min)0,424 Hz

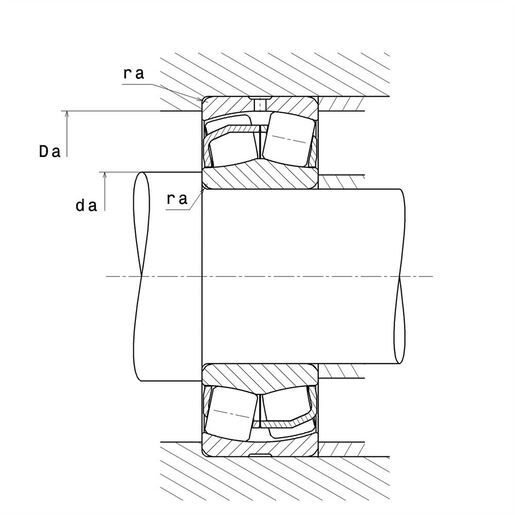

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE
da max - Maximaler Schulterdurchmesser IR0 mm
da min - Minimaler Schulterdurchmesser IR154 mm
Da max - Maximaler Schulterdurchmesser AR236 mm
ra max - Maximaler Rundungsradius von Welle und Gehäuse2,5 mm
