Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenDocumentation
Product information
| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | NTN |
| d - Innendurchmesser | 340 mm |
| D - Außendurchmesser | 620 mm |
| B - Breite des Lagers/Innenrings | 224 mm |
| d2 - Außendurchmesser Innenring | 0 mm |
| D1 - Innendurchmesser Außenring | 598 mm |
| rs - Minimaler Rundungsradius | 6 mm |
| Anzahl der Schmierbohrungen | 8 |
| b - Nutbreite | 33 mm |
| k - Bohrungsdurchmesser | 20 mm |
| Radiallagerluftklasse | CN |
| Masse | 300 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 4950 kN |
| C0 - Statische Tragzahl | 8000 kN |
| Cu - Ermüdungsgrenzbelastung | 585 kN |
| e - Koeffizient | 0.37 |
| Y0 - Statischer Axiallastkoeffizient | 1.8 |
| Y1 - Unterer Axiallastkoeffizient | 1.84 |
| Y2 - Oberer axialer Belastungskoeffizient | 2.75 |
| N lim - Grenzdrehzahl mit Ölschmierung | 630 tr/min |
| N lim - Grenzdrehzahl mit Fettschmierung | 490 tr/min |
| Tmin - Min Betriebstemperatur | -40 °C |
| Tmax - Max Betriebstemperatur | 120 °C |

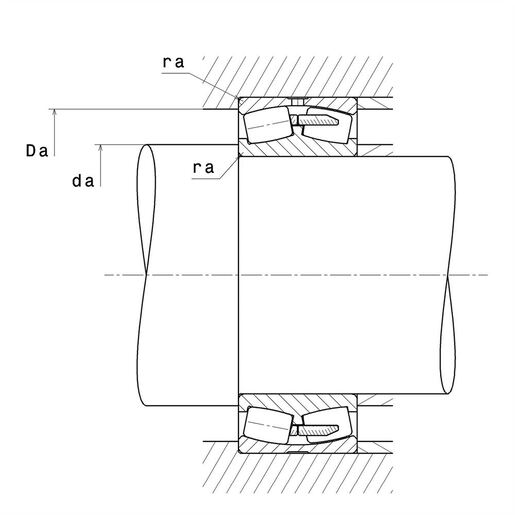

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da min - Minimaler Schulterdurchmesser IR | 368 mm |
| Da max - Maximaler Schulterdurchmesser AR | 592 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse | 5 mm |
