24122EAK30W33C3 - SNR

24122EAK30W33C3

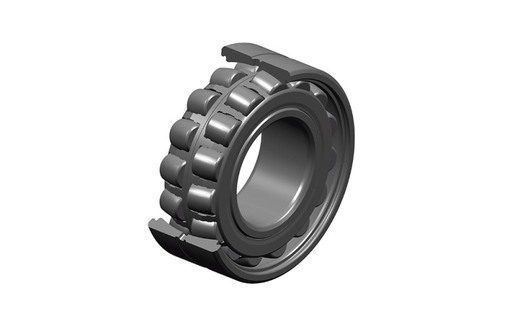

Zweireihiges Pendelrollenlager, Stahlblechkäfig, Nut und Schmierbohrungen im Außenring, kegelige Bohrung 1:30, Breite nicht ISO konform, berührende Dichtungen beidseitig

product label

Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN-SNR im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.

Herunterladen

3D-Datei

Technisches Datenblatt

Bitte loggen Sie sich ein um ein Produkt dem Warenkorb hinzuzufügen
Kontaktaufnahme
Spezifikationen

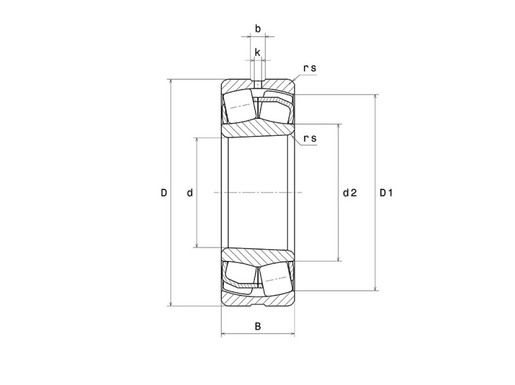

TECHNISCHE EIGENSCHAFTEN

d 110 mm
D 180 mm
B 69 mm
d2 121,7 mm
D1 157,2 mm
rs min 2 mm
Anzahl der Schmierbohrungen 3
b 8,39 mm
k 4 mm
Referenz der Hülse H24122
Coef (e) 0.36
Y1 1.9
Y2 2.83
Y0 1.86
Radiallagerluftklasse C3
Masse 6,8 kg
Marke SNR
Product classification image

PRODUKTLEISTUNG

Dynamische Tragzahl (C) 622 kN
Statische Tragzahl (C0) 769 kN
Ermüdungsgrenzbelastung (Cu) 83,7 kN
Nref 2200 tr/min
Nlim 2900 tr/min
Min Betriebstemperatur (Tmin) -40 °C
Max Betriebstemperatur (Tmax) 200 °C

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE

da max 0 mm
da min 121 mm
Da max 169 mm
ra max 2 mm
