24130EAW33C3 - SNR

24130EAW33C3

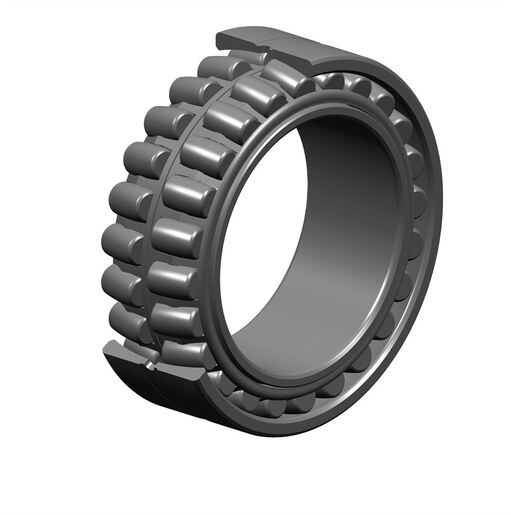

Zweireihiges Pendelrollenlager mit zentralem Führungsbord, Stahlblechkäfig, Nut und Schmierbohrungen im Außenring

product label

Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN-SNR im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.

Herunterladen

3D-Datei

Technisches Datenblatt

Bitte loggen Sie sich ein um ein Produkt dem Warenkorb hinzuzufügen
Kontaktaufnahme
Spezifikationen

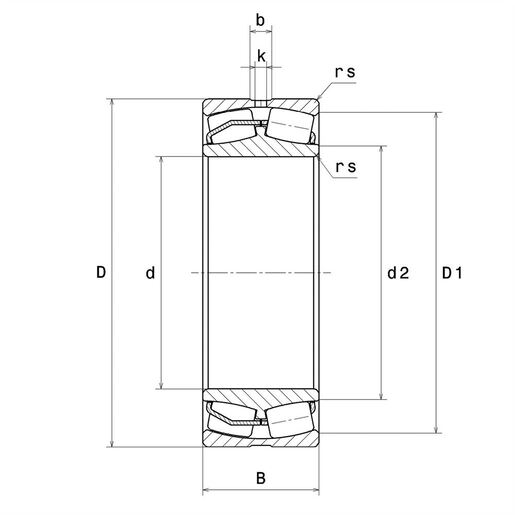

TECHNISCHE EIGENSCHAFTEN

d 150 mm
D 250 mm
B 100 mm
d2 165,8 mm
D1 218,1 mm
rs min 2,1 mm
Anzahl der Schmierbohrungen 3 or 4
b 10,4 mm
k 5 mm
Coef (e) 0.38
Y1 1.78
Y2 2.66
Y0 1.74
Radiallagerluftklasse C3
Masse 19,9 kg
Marke SNR
Product classification image

PRODUKTLEISTUNG

Dynamische Tragzahl (C) 1120 kN
Statische Tragzahl (C0) 1400 kN
Ermüdungsgrenzbelastung (Cu) 138 kN
Nref 1600 tr/min
Nlim 2000 tr/min
Min Betriebstemperatur (Tmin) -40 °C
Max Betriebstemperatur (Tmax) 200 °C

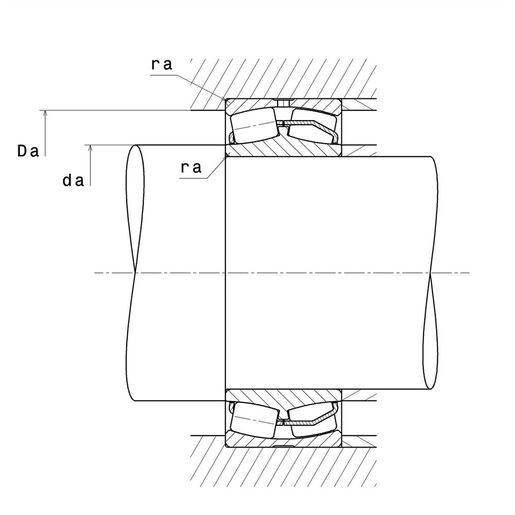

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE

da max 0 mm
da min 162 mm
Da max 238 mm
ra max 2 mm
Product classification image
Calcul factors image
