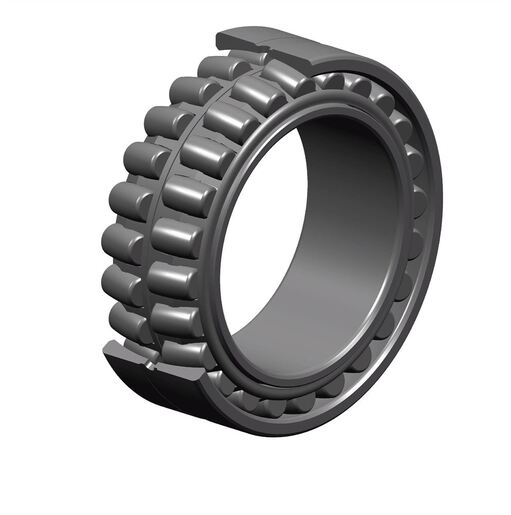

Zweireihiges Pendelrollenlager mit zentralem Führungsbord, Stahlblechkäfig, Nut und Schmierbohrungen im Außenring
Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenDocumentation
Product information
| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |

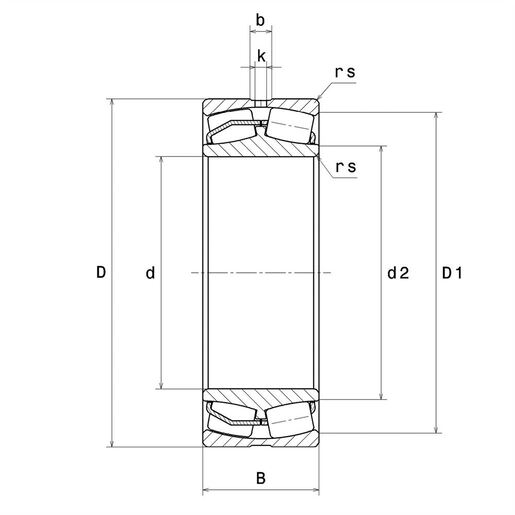

| d - Innendurchmesser | 150 mm |
| D - Außendurchmesser | 250 mm |
| B - Breite des Lagers/Innenrings | 100 mm |
| d2 - Außendurchmesser Innenring | 167,067 mm |
| D1 - Innendurchmesser Außenring | 216,4 mm |
| rs - Minimaler Rundungsradius | 2,1 mm |
| Anzahl der Schmierbohrungen | 3 ou 4 |
| b - Nutbreite | 13,15 mm |
| k - Bohrungsdurchmesser | 6 mm |
| Radiallagerluftklasse | C4 |
| Masse | 18,94 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 1140 kN |
| C0 - Statische Tragzahl | 1510 kN |
| Cu - Ermüdungsgrenzbelastung | 149 kN |
| e - Koeffizient | 0.36 |
| Y0 - Statischer Axiallastkoeffizient | 1.81 |
| Y1 - Unterer Axiallastkoeffizient | 1.85 |
| Y2 - Oberer axialer Belastungskoeffizient | 2.76 |
| N ref - Thermische Referenzdrehzahl | 1500 tr/min |
| N lim - Mechanische Grenzdrehzahl | 2100 tr/min |
| Tmin - Min Betriebstemperatur | -40 °C |
| Tmax - Max Betriebstemperatur | 200 °C |
| LAGERFREQUENZEN | |
|---|---|
| BPFO - Außenring charakteristische Frequenz (60 U/min) | 8,704 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 11,296 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 7,373 Hz |
| BRF - Rotational frequency – rolling element (60 rpm) | 3,687 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,435 Hz |

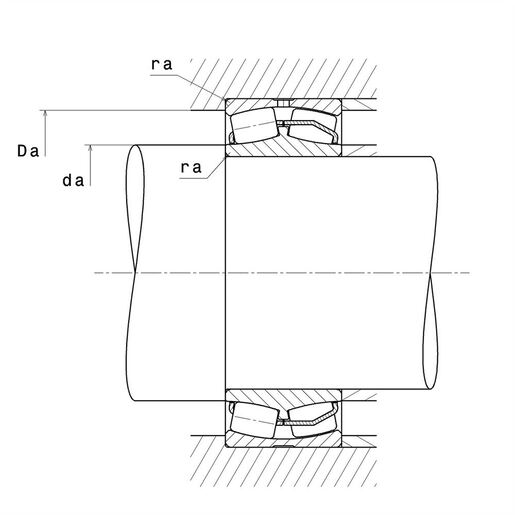

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da max - Maximaler Schulterdurchmesser IR | 0 mm |
| da min - Minimaler Schulterdurchmesser IR | 162 mm |
| Da max - Maximaler Schulterdurchmesser AR | 238 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse | 2 mm |
