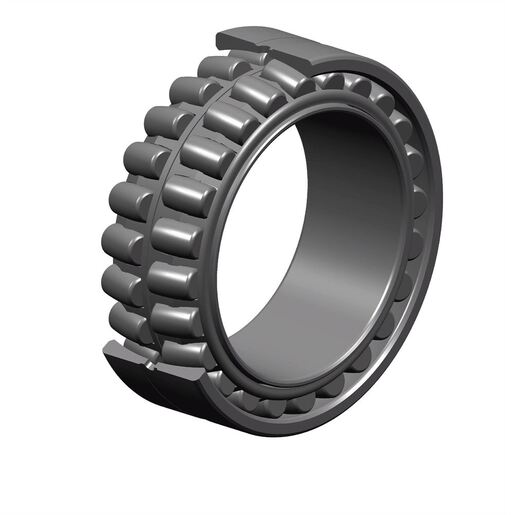

Zweireihiges Pendelrollenlager mit zentralem Führungsbord, Stahlblechkäfig, Nut und Schmierbohrungen im Außenring, kegelige Bohrung 1:30
Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenDocumentation
Product information

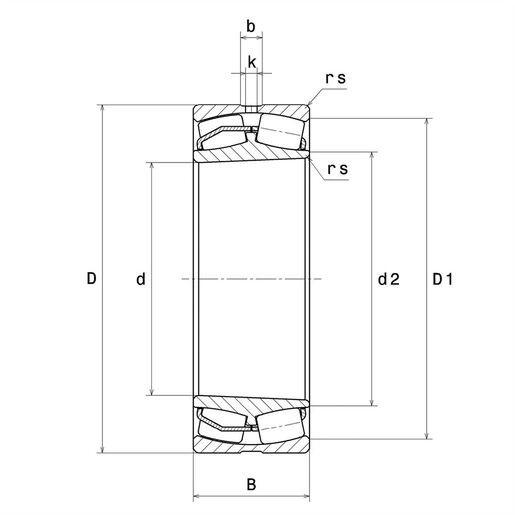

| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| d - Innendurchmesser | 180 mm |
| D - Außendurchmesser | 300 mm |
| B - Breite des Lagers/Innenrings | 118 mm |
| d2 - Außendurchmesser Innenring | 200,263 mm |
| D1 - Innendurchmesser Außenring | 260,4 mm |
| rs - Minimaler Rundungsradius | 3 mm |
| Anzahl der Schmierbohrungen | 3 ou 4 |
| b - Nutbreite | 15,333 mm |
| k - Bohrungsdurchmesser | 7 mm |
| Referenz der Hülse | AH24136 |
| Radiallagerluftklasse | CN |
| Masse | 31,62 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 1600 kN |
| C0 - Statische Tragzahl | 2180 kN |
| Cu - Ermüdungsgrenzbelastung | 204 kN |
| e - Koeffizient | 0.36 |
| Y0 - Statischer Axiallastkoeffizient | 1.83 |
| Y1 - Unterer Axiallastkoeffizient | 1.87 |
| Y2 - Oberer axialer Belastungskoeffizient | 2.79 |
| N ref - Thermische Referenzdrehzahl | 1200 tr/min |
| N lim - Mechanische Grenzdrehzahl | 1700 tr/min |
| Tmin - Min Betriebstemperatur | -40 °C |
| Tmax - Max Betriebstemperatur | 200 °C |
| LAGERFREQUENZEN | |
|---|---|
| BPFO - Außenring charakteristische Frequenz (60 U/min) | 8,703 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 11,297 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 7,373 Hz |
| BRF - Rotational frequency – rolling element (60 rpm) | 3,687 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,435 Hz |

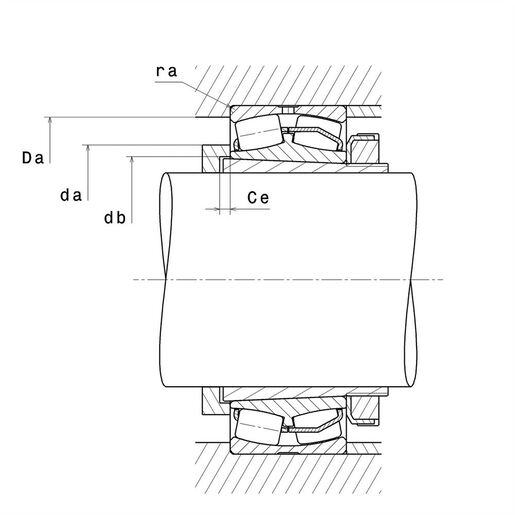

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da max - Maximaler Schulterdurchmesser IR | 0 mm |
| da min - Minimaler Schulterdurchmesser IR | 194 mm |
| Da max - Maximaler Schulterdurchmesser AR | 286 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse | 2,5 mm |
