Zweireihiges Pendelrollenlager mit zentralem Führungsbord, innenringgeführter Massivkäfig, Nut und Schmierbohrungen im Außenring
Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenDocumentation
Product information
| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| d - Innendurchmesser | 200 mm |
| D - Außendurchmesser | 340 mm |
| B - Breite des Lagers/Innenrings | 140 mm |
| D1 - Innendurchmesser Außenring | 291 mm |
| rs - Minimaler Rundungsradius | 3 mm |
| Anzahl der Schmierbohrungen | 3 ou 8 |
| b - Nutbreite | 16,98 mm |
| k - Bohrungsdurchmesser | 8 mm |
| Radiallagerluftklasse | C3 |
| Masse | 51,3 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 2130 kN |
| C0 - Statische Tragzahl | 2930 kN |
| Cu - Ermüdungsgrenzbelastung | 265 kN |
| e - Koeffizient | 0.39 |
| Y0 - Statischer Axiallastkoeffizient | 1.7 |
| Y1 - Unterer Axiallastkoeffizient | 1.74 |
| Y2 - Oberer axialer Belastungskoeffizient | 2.59 |
| N ref - Thermische Referenzdrehzahl | 1000 tr/min |
| N lim - Mechanische Grenzdrehzahl | 1500 tr/min |
| Tmin - Min Betriebstemperatur | -40 °C |
| Tmax - Max Betriebstemperatur | 200 °C |
| LAGERFREQUENZEN | |
|---|---|
| BPFO - Außenring charakteristische Frequenz (60 U/min) | 8,652 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 11,349 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 7,049 Hz |
| BRF - Rotational frequency – rolling element (60 rpm) | 3,525 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,433 Hz |

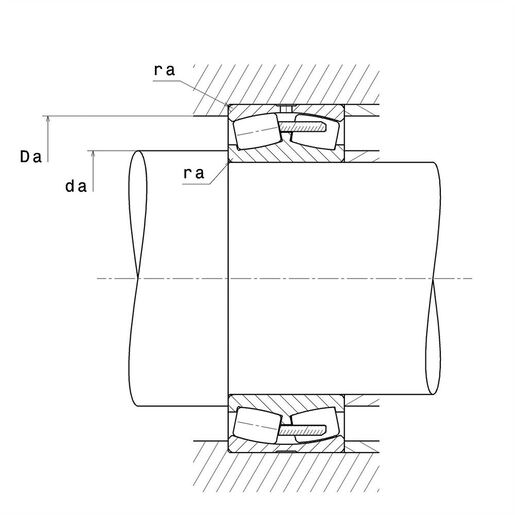

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da max - Maximaler Schulterdurchmesser IR | 0 mm |
| da min - Minimaler Schulterdurchmesser IR | 214 mm |
| Da max - Maximaler Schulterdurchmesser AR | 326 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse | 2,5 mm |
