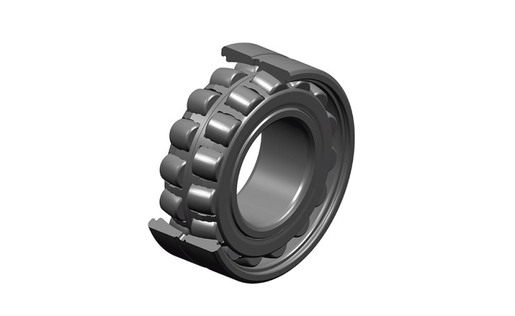

Zweireihiges Pendelrollenlager, Stahlblechkäfig, Nut und Schmierbohrungen im Außenring, kegelige Bohrung 1:30, Breite nicht ISO konform, berührende Dichtungen beidseitig
Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN EUROPE im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.
3D-Datei
Technisches Datenblatt

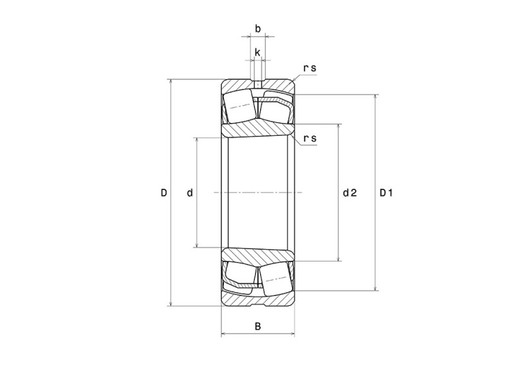

| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| d - Innendurchmesser | 240 mm |
| D - Außendurchmesser | 400 mm |
| B - Breite des Lagers/Innenrings | 160 mm |
| d2 - Außendurchmesser Innenring | 269 mm |
| D1 - Innendurchmesser Außenring | 348,1 mm |
| rs - Minimaler Rundungsradius | 4 mm |
| Anzahl der Schmierbohrungen | 3 oder 8 |
| b - Nutbreite | 19,37 mm |
| k - Bohrungsdurchmesser | 12 mm |
| Referenz der Hülse | H24148 |
| Radiallagerluftklasse | CN |
| Masse | 75,45 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 2860 kN |
| C0 - Statische Tragzahl | 3990 kN |
| Cu - Ermüdungsgrenzbelastung | 342 kN |
| e - Koeffizient | 0.35 |
| Y0 - Statischer Axiallastkoeffizient | 1.88 |
| Y1 - Unterer Axiallastkoeffizient | 1.92 |
| Y2 - Oberer axialer Belastungskoeffizient | 2.86 |
| Nref - Thermische Referenzdrehzahl | 800 tr/min |
| Nlim - Mechanische Grenzdrehzahl | 1300 tr/min |
| Tmin - Min Betriebstemperatur | -40 °C |
| Tmax - Max Betriebstemperatur | 200 °C |
| LAGERFREQUENZEN | |
|---|---|
| BPFO - Außenring charakteristische Frequenz (60 U/min) | 8,642 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 11,358 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,432 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 7,036 Hz |

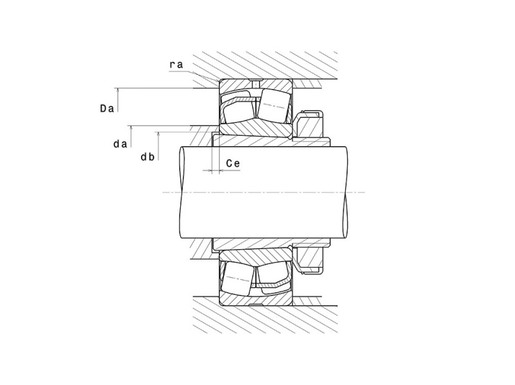

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da max - Max Schulterdurchmesser IR | 0 mm |
| da min - Minimaler Schulterdurchmesser IR | 257 mm |
| Da max - Maximaler Schulterdurchmesser AR | 383 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse | 3 mm |
