Das zweireihige Pendelrollenlager hält sehr hohen Belastungen sowie Fluchtungsfehlern stand. Es ist gut an schwierige Betriebsbedingungen angepasst: Stöße oder Schwingungen (Zerkleinerer, Schüttelsiebe, Handhabung schwerer Lasten, usw.) Mit ULTAGE bietet NTN im Standardsortiment bislang unerreichte Leistungen, was Ausdauer und Lebensdauer anbelangt.
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenDocumentation
Product information
| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | NTN |
| d - Innendurchmesser | 360 mm |
| D - Außendurchmesser | 600 mm |
| B - Breite des Lagers/Innenrings | 243 mm |
| d2 - Außendurchmesser Innenring | 0 mm |
| D1 - Innendurchmesser Außenring | 507 mm |
| rs - Minimaler Rundungsradius | 5 mm |
| Anzahl der Schmierbohrungen | 8 |
| b - Nutbreite | 33 mm |
| k - Bohrungsdurchmesser | 20 mm |
| Radiallagerluftklasse | CN |
| Masse | 281 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 5100 kN |
| C0 - Statische Tragzahl | 9150 kN |
| Cu - Ermüdungsgrenzbelastung | 470 kN |
| e - Koeffizient | 0.4 |
| Y0 - Statischer Axiallastkoeffizient | 1.63 |
| Y1 - Unterer Axiallastkoeffizient | 1.67 |
| Y2 - Oberer axialer Belastungskoeffizient | 2.48 |
| N lim - Grenzdrehzahl mit Ölschmierung | 630 tr/min |
| N lim - Grenzdrehzahl mit Fettschmierung | 490 tr/min |
| Tmin - Min Betriebstemperatur | -40 °C |
| Tmax - Max Betriebstemperatur | 120 °C |

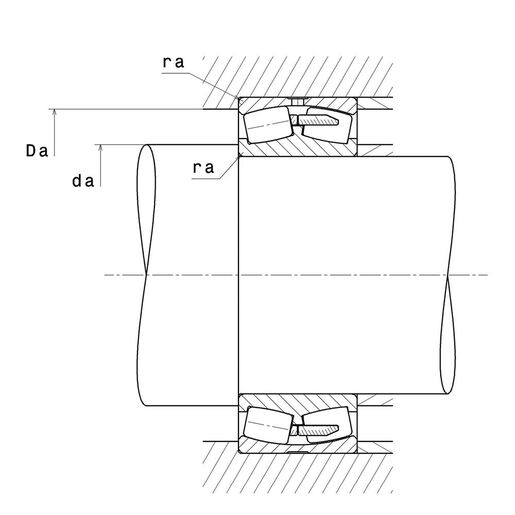

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da min - Minimaler Schulterdurchmesser IR | 382 mm |
| Da max - Maximaler Schulterdurchmesser AR | 578 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse | 4 mm |
