Axial-Pendelrollenlager

29322E - SNR

29322E

Documentation

Product information

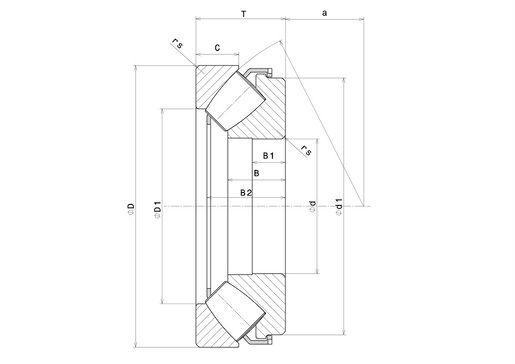

TECHNISCHE EIGENSCHAFTEN
MarkeSNR
d - Innendurchmesser der Wellenunterlegscheibe110 mm
D - Außendurchmesser der Gehäusescheibe190 mm
D1 - Innendurchmesser Gehäusescheibe140,5 mm
d1 - Außendurchmesser Wellenunterlegscheibe171 mm
T - Höhe des Axiallagers48 mm
C - Breite der Gehäusescheibe23 mm
B - Breite der Wellenunterlegscheibe30,3 mm
B2 - Abstand große Fläche der Wellenscheibe/Metallkäfig46 mm
a - Abstand Druckkegelspitze64 mm
KäfigmaterialTôle
Masse5,4 kg
undefined
PRODUKTLEISTUNG
Ca - Dynamische axiale Tragzahl589 kN
C0a - Statische axiale Tragzahl1830 kN
Cua - Grenztragzahl der axialen Belastung200 kN
N lim - Grenzdrehzahl mit Ölschmierung1900 tr/min
N ref - Thermische Referenzdrehzahl1800 tr/min
N lim - Mechanische Grenzdrehzahl3300 tr/min
Tmin - Min Betriebstemperatur-40 °C
Tmax - Max Betriebstemperatur200 °C
LAGERFREQUENZEN
BPFO - Außenring charakteristische Frequenz (60 U/min)8,59 Hz
BPFI - Innenring charakteristische Frequenz (60 U/min)10,41 Hz
BSF - Wälzkörper charakteristische Frequenz (60 U/min)6,495 Hz
BRF - Rotational frequency – rolling element (60 rpm)3,248 Hz
FTF - Käfig charakteristische Frequenz (60 U/min)0,452 Hz

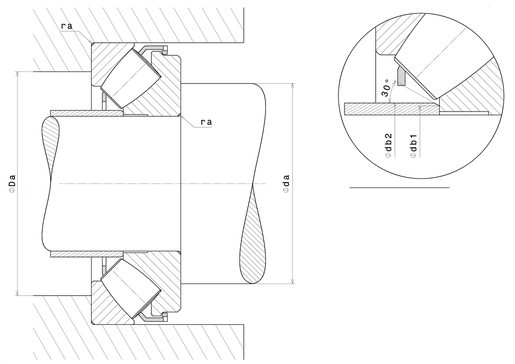

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE
ras max - Maximaler Rundungsradius von Welle und Gehäuse2 mm
rs - Minimaler Rundungsradius2 mm
Da max - Maximaler Schulterdurchmesser AR165 mm
da min - Minimaler Schulterdurchmesser IR145 mm
db1 - Maximaler Durchmesser der Schulter der Wellenscheibe117 mm
db2 - Maximaler Durchmesser der Distanzscheibe117 mm
