Einreihige Kegelrollenlager

33205A - SNR

33205A

Kegelrollenlager, Blechkäfig

Das einreihige Kegelrollenlager steht in metrischen Abmessungen (ISO 355 JIS B 1512) und in Zollabmessungen (ABMA, metrische J-Serie inbegriffen) zur Verfügung.  Die einreihige Ausfertigung der Kegelrollenlager ist die am meisten verwendete und wird in der Regel in gegenüber liegender Anordnung montiert.

Documentation

Product information

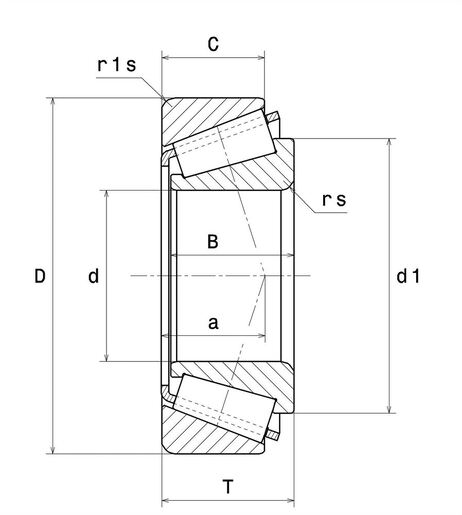

TECHNISCHE EIGENSCHAFTEN
MarkeSNR
d - Innendurchmesser25 mm
D - Außendurchmesser52 mm
B - Breite des Lagers/Innenrings22 mm
C - Breite des Außenrings18 mm
T - Gesamtbreite22 mm
d1 - Außendurchmesser Innenring38,7 mm
a - Abstand Druckkegelspitze14,1 mm
rs - Minimaler Rundungsradius1 mm
r1s - Minimaler Rundungsradius1 mm
Masse0,215 kg
Referenz gemäß ISO355T2DE025
undefined
PRODUKTLEISTUNG
C - Dynamische Tragzahl49,3 kN
A2 - Lebensdauerkoeffizient1
C0 - Statische Tragzahl55,8 kN
Cu - Ermüdungsgrenzbelastung6,8 kN
e - Koeffizient0.35
Y0 - Statischer Axiallastkoeffizient0.94
Y2 - Oberer axialer Belastungskoeffizient1.71
N ref - Thermische Referenzdrehzahl8300 tr/min
N lim - Mechanische Grenzdrehzahl14000 tr/min
Tmin - Min Betriebstemperatur-40 °C
Tmax - Max Betriebstemperatur120 °C
LAGERFREQUENZEN
BPFO - Außenring charakteristische Frequenz (60 U/min)6,25 Hz
BPFI - Innenring charakteristische Frequenz (60 U/min)8,75 Hz
BSF - Wälzkörper charakteristische Frequenz (60 U/min)5,681 Hz
BRF - Rotational frequency – rolling element (60 rpm)2,841 Hz
FTF - Käfig charakteristische Frequenz (60 U/min)0,417 Hz
DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE
da max - Maximaler Schulterdurchmesser IR30 mm
db min - Minimaler Schulterdurchmesser IR30,5 mm
Da min - Minimaler Schulterdurchmesser AR43 mm
Da max - Maximaler Schulterdurchmesser AR46,5 mm
Db min - Minimaler Schulterdurchmesser AR49 mm
Ca - Minimaler Abstand4 mm
Cb - Minimaler Abstand4 mm
ra max - Maximaler Verrundungsradius1 mm
r1a - Maximaler Rundungsradius1 mm
