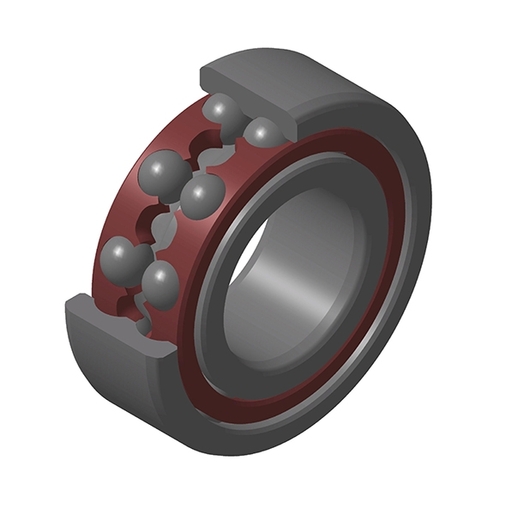

Zweireihiges Rillenkugellager, Radialkontakt, Polyamidkäfig, offen
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenDocumentation
Product information

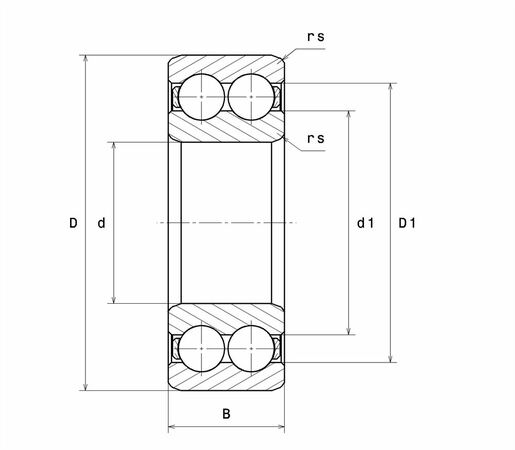

TECHNISCHE EIGENSCHAFTEN | |
---|---|
Marke | SNR |
d - Innendurchmesser | 12 mm |
D - Außendurchmesser | 32 mm |
B - Breite des Lagers/Innenrings | 14 mm |
d1 - Außendurchmesser Innenring | 18,6 mm |
D1 - Innendurchmesser Außenring | 25,3 mm |
rs - Minimaler Rundungsradius | 0,6 mm |
Radiallagerluftklasse | CN |
Präzisionsklasse | P0 |
Masse | 0,053 kg |
PRODUKTLEISTUNG | |
---|---|
C - Dynamische Tragzahl | 9,4 kN |
C0 - Statische Tragzahl | 5,5 kN |
Cu - Ermüdungsgrenzbelastung | 0,35 kN |
f0 - Koeffizient | 12.7 |
N ref - Thermische Referenzdrehzahl | 19000 tr/min |
N lim - Mechanische Grenzdrehzahl | 22000 tr/min |
Tmin - Min Betriebstemperatur | -20 °C |
Tmax - Max Betriebstemperatur | 120 °C |
LAGERFREQUENZEN | |
---|---|
BPFO - Außenring charakteristische Frequenz (60 U/min) | 2,616 Hz |
BPFI - Innenring charakteristische Frequenz (60 U/min) | 4,384 Hz |
FTF - Käfig charakteristische Frequenz (60 U/min) | 0,374 Hz |
BRF - Rotational frequency – rolling element (60 rpm) | 1,854 Hz |
BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 3,707 Hz |

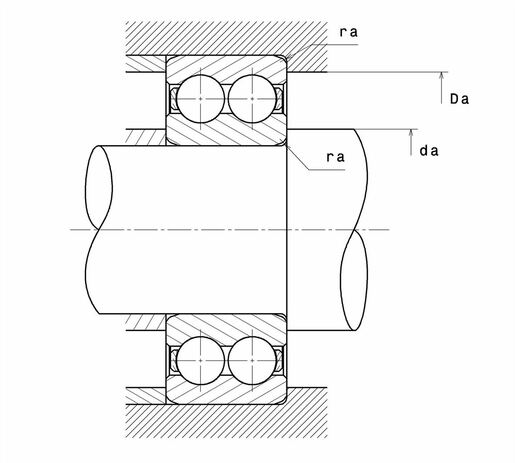

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
---|---|
da min - Minimaler Schulterdurchmesser IR | 16 mm |
Da max - Maximaler Schulterdurchmesser AR | 28 mm |
ra max - Maximaler Rundungsradius von Welle und Gehäuse | 0,6 mm |
