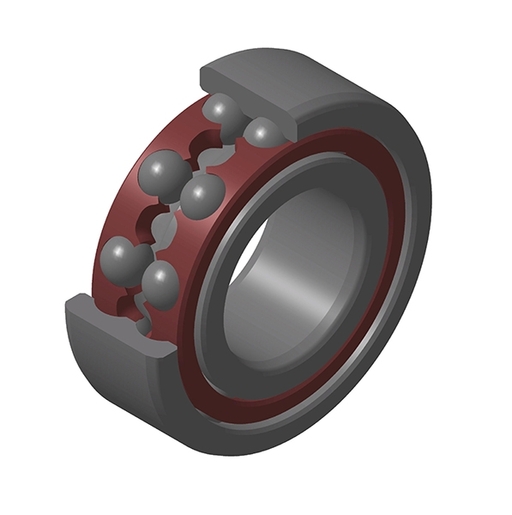

Zweireihiges Rillenkugellager, Radialkontakt, Polyamidkäfig, offen
HerunterladenTechnisches Datenblatt
Kontaktaufnahme| TECHNISCHE EIGENSCHAFTEN | | Marke | SNR |

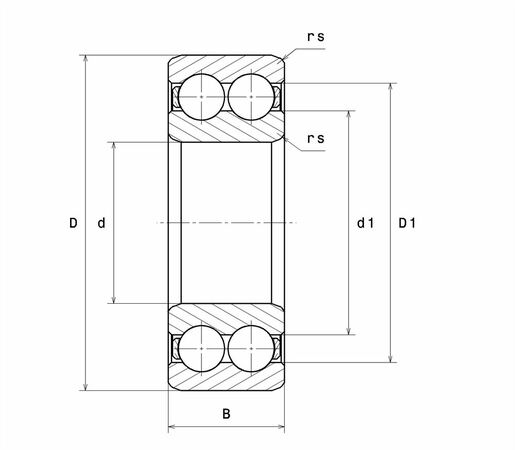

| d - Innendurchmesser | 20 mm |
| D - Außendurchmesser | 47 mm |
| B - Breite des Lagers/Innenrings | 18 mm |
| d1 - Außendurchmesser Innenring | 30,25 mm |
| D1 - Innendurchmesser Außenring | 38,8 mm |
| rs - Minimaler Rundungsradius | 1 mm |
| Radiallagerluftklasse | CN |
| Präzisionsklasse | P0 |
| Masse | 0,14 kg |
| PRODUKTLEISTUNG | | C - Dynamische Tragzahl | 17,8 kN |
| C0 - Statische Tragzahl | 12,7 kN |
| Cu - Ermüdungsgrenzbelastung | 0,74 kN |
| f0 - Koeffizient | 13.8 |
| Nref - Thermische Referenzdrehzahl | 13000 tr/min |
| Nlim - Mechanische Grenzdrehzahl | 14000 tr/min |
| Tmin - Min Betriebstemperatur | -20 °C |
| Tmax - Max Betriebstemperatur | 120 °C |
| LAGERFREQUENZEN | | BPFO - Außenring charakteristische Frequenz (60 U/min) | 3,568 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 5,432 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,396 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 4,622 Hz |

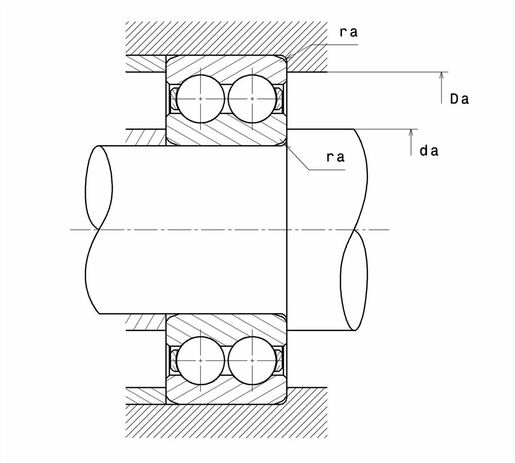

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | | da min - Minimaler Schulterdurchmesser IR | 26 mm |
| Da max - Maximaler Schulterdurchmesser AR | 41 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse | 1 mm |
