Kegelrollenlager, Blechkäfig
Das einreihige Kegelrollenlager steht in metrischen Abmessungen (ISO 355 JIS B 1512) und in Zollabmessungen (ABMA, metrische J-Serie inbegriffen) zur Verfügung. Die einreihige Ausfertigung der Kegelrollenlager ist die am meisten verwendete und wird in der Regel in gegenüber liegender Anordnung montiert.
3D-Datei
Technisches Datenblatt
Spezifikationen

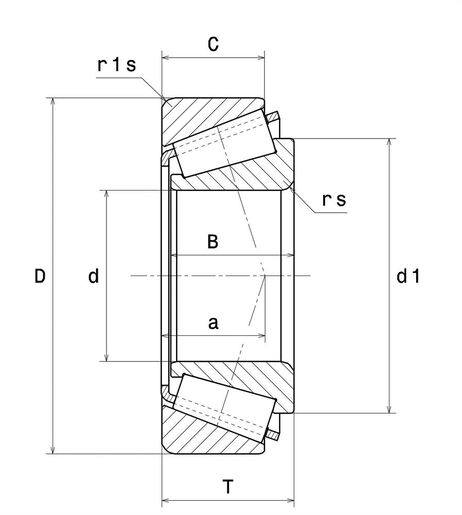

TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| d - Innendurchmesser | 25 mm |
| D - Außendurchmesser | 62 mm |
| B - Breite des Lagers/Innenrings | 17 mm |
| C - Breite des Außenrings | 15 mm |
| T - Gesamtbreite | 18,25 mm |
| d1 - Außendurchmesser Innenring | 42 mm |
| a - Bezugsspunkt der Belastung | 13 mm |
| rs - Minimaler Rundungsradius | 1,5 mm |
| r1s - Minimaler Rundungsradius | 1,5 mm |
| Masse | 0,268 kg |
| Referenz gemäß ISO355 | T2FB025 |
| Marke | NTN |
PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 54 kN |
| C0 - Statische Tragzahl | 47,5 kN |
| Cu - Ermüdungsgrenzbelastung | 5,8 kN |
| A2 - Lebensdauerkoeffizient | 1 |
| e - Koeffizient | 0.3 |
| Y0 - Statischer Axiallastkoeffizient | 1.1 |
| Y2 - Oberer axialer Belastungskoeffizient | 2 |
| Nlim - Grenzdrehzahl mit Ölschmierung | 8900 tr/min |
| Nlim - Grenzdrehzahl mit Fettschmierung | 6700 tr/min |
| Tmin - Min Betriebstemperatur | -40 °C |
| Tmax - Max Betriebstemperatur | 120 °C |
| FTF - Käfig charakteristische Frequenz | 0,394 Hz |
| BSF - Wälzkörper charakteristische Frequenz | 4,429 Hz |
| BPFO - Außenring charakteristische Frequenz | 5,125 Hz |
| BPFI - Innenring charakteristische Frequenz | 7,875 Hz |
DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da max - Max Schulterdurchmesser IR | 34 mm |
| db min - Minimaler IR-Schulterdurchmesser | 33,5 mm |
| Da min - Min. Schulterdurchmesser AR | 52 mm |
| Da max - Maximaler Schulterdurchmesser AR | 53,5 mm |
| Da max - Maximaler Schulterdurchmesser AR | 57 mm |
| Ca - Minimale Lagerluft | 3 mm |
| Cb - Minimale Lagerluft | 3 mm |
| ra max - Maximaler Verrundungsradius | 1,5 mm |
| r1a - Maximaler Rundungsradius | 1,5 mm |
