Kegelrollenlager, Blechkäfig
Das einreihige Kegelrollenlager steht in metrischen Abmessungen (ISO 355 JIS B 1512) und in Zollabmessungen (ABMA, metrische J-Serie inbegriffen) zur Verfügung. Die einreihige Ausfertigung der Kegelrollenlager ist die am meisten verwendete und wird in der Regel in gegenüber liegender Anordnung montiert.
3D-Datei
Technisches Datenblatt
Spezifikationen

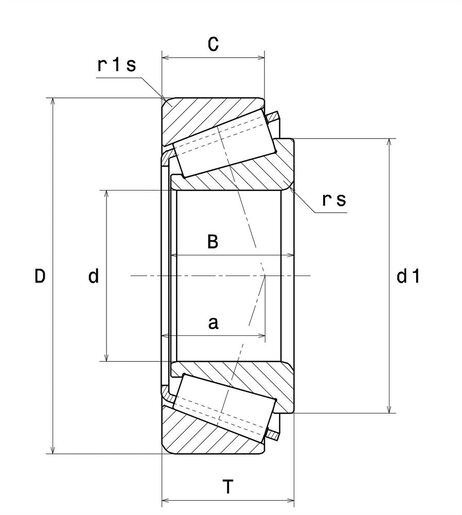

TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| d - Innendurchmesser | 35 mm |
| D - Außendurchmesser | 80 mm |
| B - Breite des Lagers/Innenrings | 21 mm |
| C - Breite des Außenrings | 15 mm |
| T - Gesamtbreite | 22,75 mm |
| d1 - Außendurchmesser Innenring | 59,5 mm |
| a - Bezugsspunkt der Belastung | 26 mm |
| rs - Minimaler Rundungsradius | 2 mm |
| r1s - Minimaler Rundungsradius | 1,5 mm |
| Masse | 0,527 kg |
| Referenz gemäß ISO355 | T7FB035 |
| Marke | NTN |
PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 70,5 kN |
| C0 - Statische Tragzahl | 70 kN |
| Cu - Ermüdungsgrenzbelastung | 8,5 kN |
| A2 - Lebensdauerkoeffizient | 1 |
| e - Koeffizient | 0.83 |
| Y0 - Statischer Axiallastkoeffizient | 0.4 |
| Y2 - Oberer axialer Belastungskoeffizient | 0.73 |
| Nlim - Grenzdrehzahl mit Ölschmierung | 5800 tr/min |
| Nlim - Grenzdrehzahl mit Fettschmierung | 4400 tr/min |
| Tmin - Min Betriebstemperatur | -40 °C |
| Tmax - Max Betriebstemperatur | 120 °C |
| FTF - Käfig charakteristische Frequenz | 0,423 Hz |
| BSF - Wälzkörper charakteristische Frequenz | 5,527 Hz |
| BPFO - Außenring charakteristische Frequenz | 6,762 Hz |
| BPFI - Innenring charakteristische Frequenz | 9,238 Hz |
DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da max - Max Schulterdurchmesser IR | 44 mm |
| db min - Minimaler IR-Schulterdurchmesser | 45 mm |
| Da min - Min. Schulterdurchmesser AR | 62 mm |
| Da max - Maximaler Schulterdurchmesser AR | 71,5 mm |
| Da max - Maximaler Schulterdurchmesser AR | 76,5 mm |
| Ca - Minimale Lagerluft | 3 mm |
| Cb - Minimale Lagerluft | 7,5 mm |
| ra max - Maximaler Verrundungsradius | 2 mm |
| r1a - Maximaler Rundungsradius | 1,5 mm |
