Einseitig wirkende Axialkugellager

51203 - SNR

51203

Documentation

Product information

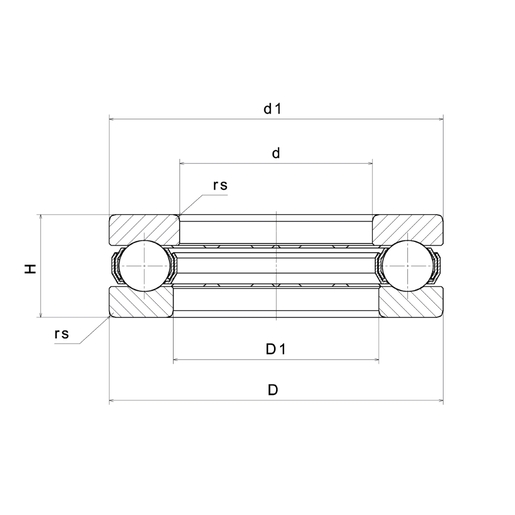

TECHNISCHE EIGENSCHAFTEN
MarkeSNR
d - Innendurchmesser17 mm
D - Außendurchmesser35 mm
D1 - Innendurchmesser Außenring19 mm
d1 - Außendurchmesser Innenring35 mm
T - Höhe des Axiallagers12 mm
rs - Minimaler Rundungsradius0,6 mm
Masse0,05 kg
undefined
PRODUKTLEISTUNG
Ca - Dynamische axiale Tragzahl16,2 kN
C0a - Statische axiale Tragzahl26,6 kN
Tmin - Min Betriebstemperatur-40 °C
Tmax - Max Betriebstemperatur120 °C
LAGERFREQUENZEN
BPFO - Außenring charakteristische Frequenz (60 U/min)6 Hz
BPFI - Innenring charakteristische Frequenz (60 U/min)6 Hz
BSF - Wälzkörper charakteristische Frequenz (60 U/min)4,333 Hz
BRF - Rotational frequency – rolling element (60 rpm)2,167 Hz
FTF - Käfig charakteristische Frequenz (60 U/min)0,5 Hz

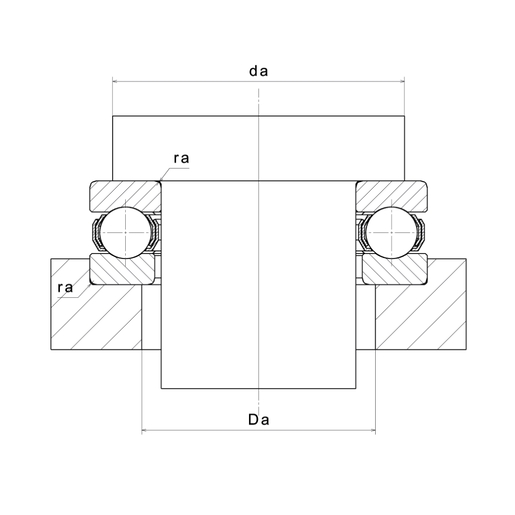

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE
ra max - Maximaler Rundungsradius von Welle und Gehäuse0,6 mm
Da max - Maximaler Schulterdurchmesser AR24 mm
da min - Minimaler Schulterdurchmesser IR28 mm
