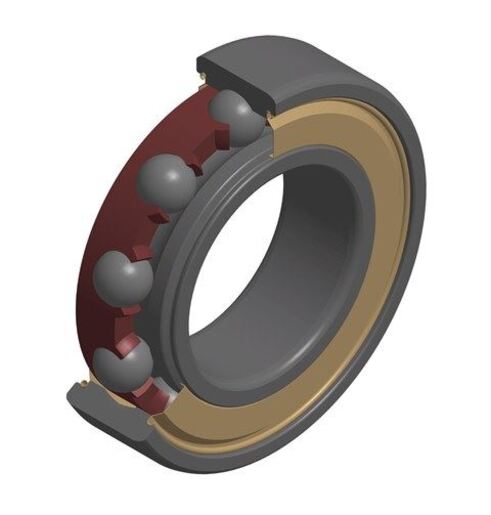

Einreihiges Rillenkugellager TOPLINE, Radialkontakt, Polyamidkäfig, Deckscheiben beidseitig, für Anwendungen bei hohen Geschwindigkeiten bis zu 700.000 N.dm
Das einreihige Rillenkugellager ist das beliebteste Lager. Es ist in zahlreichen Abmessungen und mit vielfältigen möglichen Optionen verfügbar: Schutz durch Deckscheiben oder Dichtungen, Einbau eines Sicherungsrings, unterschiedliche Lagerluftgruppen, mehrere Käfigtypen, usw.
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenHerunterladen
Kein Dokument verfügbar

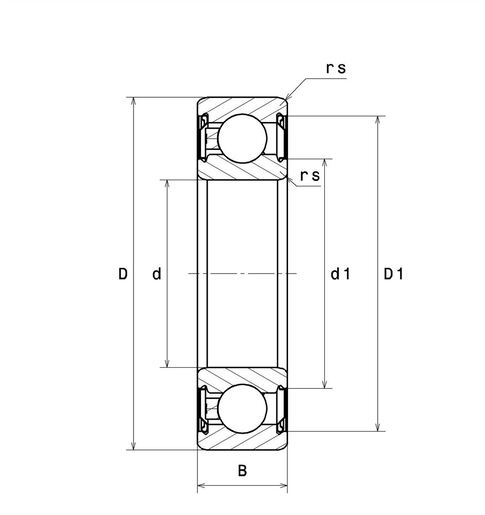

| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| d - Innendurchmesser | 12 mm |
| D - Außendurchmesser | 28 mm |
| B - Breite des Lagers/Innenrings | 8 mm |
| d1 - Außendurchmesser Innenring | 17,2 mm |
| D1 - Innendurchmesser Außenring | 25,5 mm |
| rs - Minimaler Rundungsradius | 0,3 mm |
| Radiallagerluftklasse | C3 |
| Masse | 0,021 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 5,4 kN |
| C0 - Statische Tragzahl | 2,37 kN |
| Cu - Ermüdungsgrenzbelastung | 0,11 kN |
| f0 - Koeffizient | 13.1 |
| Nlim - Mechanische Grenzdrehzahl | 40000 tr/min |
| Tmin - Min Betriebstemperatur | -50 °C |
| Tmax - Max Betriebstemperatur | 120 °C |
| LAGERFREQUENZEN | |
|---|---|
| BPFO - Außenring charakteristische Frequenz (60 U/min) | 3,047 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 4,953 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,381 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 3,961 Hz |

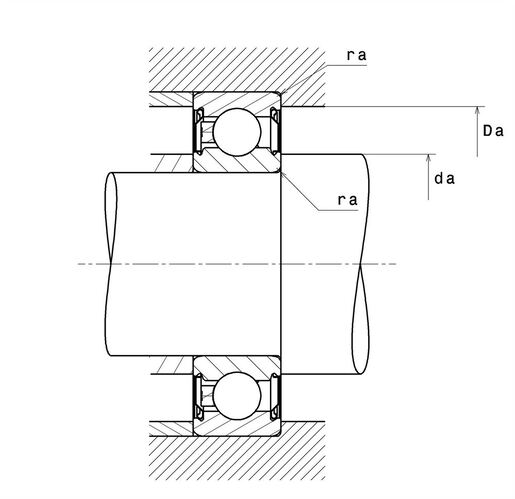

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da min - Minimaler Schulterdurchmesser IR | 14 mm |
| da max - Maximaler Schulterdurchmesser IR | 17,2 mm |
| Da max - Maximaler Schulterdurchmesser AR | 26 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse | 0,3 mm |
