Einreihige Rillenkugellager

6304HT200ZZ - SNR

6304HT200ZZ
6304HT200ZZ
6304HT200ZZ
6304HT200ZZ

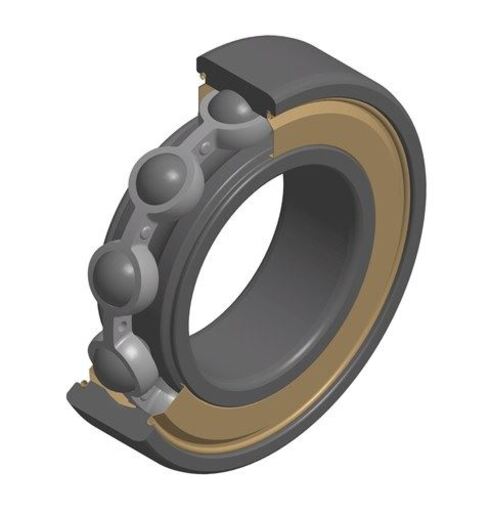

Einreihiges Rillenkugellager TOPLINE, Radialkontakt, Stahlblechkäfig, Deckscheiben beidseitig, für Anwendungen bis + 200°C

Das einreihige Rillenkugellager ist das beliebteste Lager. Es ist in zahlreichen Abmessungen und mit vielfältigen möglichen Optionen verfügbar: Schutz durch Deckscheiben oder Dichtungen, Einbau eines Sicherungsrings, unterschiedliche Lagerluftgruppen, mehrere Käfigtypen, usw.

Documentation

Product information

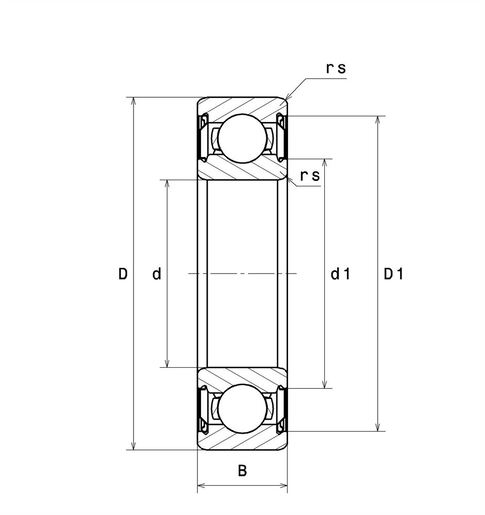

TECHNISCHE EIGENSCHAFTEN
MarkeSNR
d - Innendurchmesser20 mm
D - Außendurchmesser52 mm
B - Breite des Lagers/Innenrings15 mm
d1 - Außendurchmesser Innenring30 mm
D1 - Innendurchmesser Außenring45,5 mm
rs - Minimaler Rundungsradius1,1 mm
RadiallagerluftklasseC4
Masse0,147 kg
undefined
PRODUKTLEISTUNG
C - Dynamische Tragzahl16,8 kN
C0 - Statische Tragzahl7,9 kN
Cu - Ermüdungsgrenzbelastung0,36 kN
f0 - Koeffizient12.4
N lim - Mechanische Grenzdrehzahl6600 tr/min
Tmin - Min Betriebstemperatur-40 °C
Tmax - Max Betriebstemperatur200 °C
LAGERFREQUENZEN
BPFO - Außenring charakteristische Frequenz (60 U/min)2,574 Hz
BPFI - Innenring charakteristische Frequenz (60 U/min)4,426 Hz
BSF - Wälzkörper charakteristische Frequenz (60 U/min)3,515 Hz
BRF - Rotational frequency – rolling element (60 rpm)1,758 Hz
FTF - Käfig charakteristische Frequenz (60 U/min)0,368 Hz

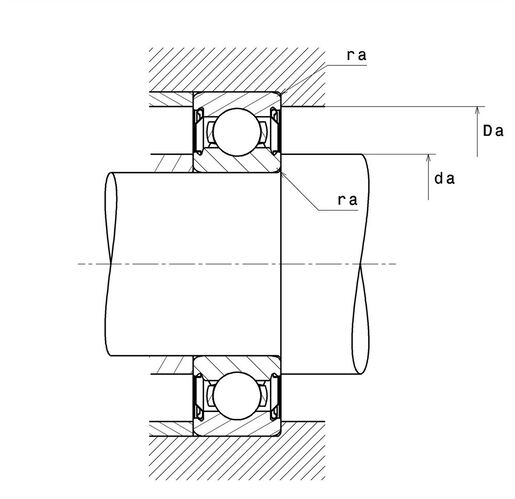

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE
da min - Minimaler Schulterdurchmesser IR26,5 mm
da max - Maximaler Schulterdurchmesser IR30 mm
Da max - Maximaler Schulterdurchmesser AR45,5 mm
ra max - Maximaler Rundungsradius von Welle und Gehäuse1 mm
