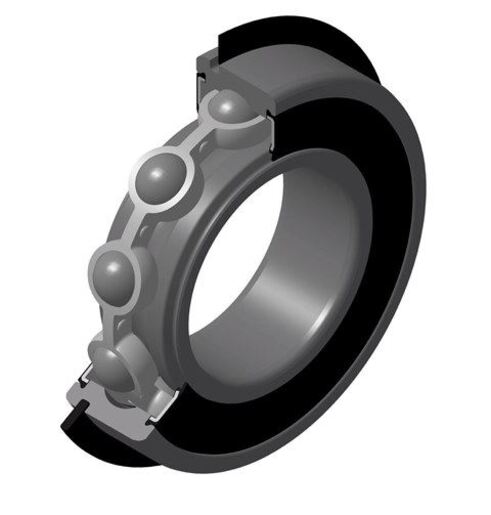

Einreihiges Rillenkugellager, Radialkontakt, Stahlblechkäfig, Nut und Sicherungsring im Außenring, berührende Dichtungen beidseitig
Das einreihige Rillenkugellager ist das beliebteste Lager. Es ist in zahlreichen Abmessungen und mit vielfältigen möglichen Optionen verfügbar: Schutz durch Deckscheiben oder Dichtungen, Einbau eines Sicherungsrings, unterschiedliche Lagerluftgruppen, mehrere Käfigtypen, usw.
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenDocumentation
Product information
| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| d - Innendurchmesser | 40 mm |
| D - Außendurchmesser | 90 mm |
| B - Breite des Lagers/Innenrings | 23 mm |
| d1 - Außendurchmesser Innenring | 51,9 mm |
| D1 - Innendurchmesser Außenring | 78,1 mm |
| a min - Min-Position Nut | 3,07 mm |
| a max - Maximale Position der Nut | 3,28 mm |
| Ca min - Minimale Position des Gehäuseabsatzes | 5,43 mm |
| Ca max - Maximale Position des Gehäuseabsatzes | 5,74 mm |
| rs - Minimaler Rundungsradius | 1,5 mm |
| rNs - Minimaler Rundungsradius | 0,5 mm |
| D3 - Maximaler Nutgrunddurchmesser | 86,79 mm |
| b min - Min-Nutbreite | 2,7 mm |
| b max - Maximale Breite der Nut | 3 mm |
| r0 max - Maximaler Radius der Sprengringnut | 0,6 mm |
| D4 max - Maximaler Außendurchmesser bei montiertem Sprengring | 96,5 mm |
| f - Dicke des Sprengrings | 2,41 mm |
| Referenz des Sicherungsringes | R90 |
| Radiallagerluftklasse | CN |
| Masse | 0,612 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 42,9 kN |
| C0 - Statische Tragzahl | 24 kN |
| Cu - Ermüdungsgrenzbelastung | 1,09 kN |
| f0 - Koeffizient | 13.2 |
| N lim - Mechanische Grenzdrehzahl | 5500 tr/min |
| Tmin - Min Betriebstemperatur | -30 °C |
| Tmax - Max Betriebstemperatur | 120 °C |
| LAGERFREQUENZEN | |
|---|---|
| BPFO - Außenring charakteristische Frequenz (60 U/min) | 3,072 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 4,928 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 4,078 Hz |
| BRF - Rotational frequency – rolling element (60 rpm) | 2,039 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,384 Hz |
| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da min - Minimaler Schulterdurchmesser IR | 48 mm |
| da max - Maximaler Schulterdurchmesser IR | 58,3 mm |
| Da max - Maximaler Schulterdurchmesser AR | 82 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse | 1,5 mm |
| rNa max - Maximaler Hohlkehlradius am Gehäuseabsatz | 0,5 mm |
| Db min - Min. Durchmesser des Gehäuseabsatzes im Bereich des Sprengrings | 98 mm |
