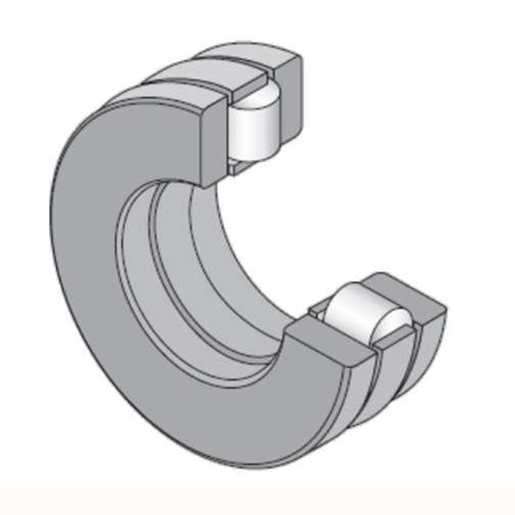

Axiallager

81220 - NTN

81220

Nadellager, Axialzylinderrollenlager, Abmessung 12er Reihe

Documentation

Product information

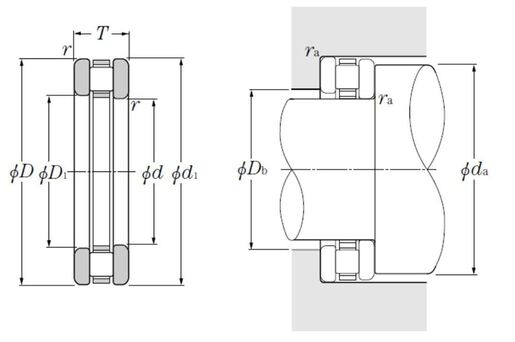

TECHNISCHE EIGENSCHAFTEN
MarkeNTN
d - Bohrungsdurchmesser der Stützscheibe IR - WS100 mm
D - Außendurchmesser der Stützscheibe AR - GS150 mm
d1 - Außendurchmesser der Stützscheibe IR - WS150 mm
D1 - Bohrungsdurchmesser Lagerscheibe AR - GS103 mm
T - Höhe des Axiallagers38 mm
Dw - Durchmesser des Wälzkörpers15 mm
Dc1 - Bohrungsdurchmesser Rollenkäfig100 mm
Dc - Wälzkörperkäfig-Außendurchmesser150 mm
rs - Minimaler Rundungsradius1,1 mm
Bezug auf den WälzkörperkäfigK81220
Lagerring (Innenring) WSWS81220
Lagerring (Außenring) GSGS81220
Ea - Referenz-Außendurchmesser der Wälzkörper140 mm
Eb - Referenz-Innendurchmesser der Wälzkörper109,2 mm
Masse2,24 kg
Gewicht des Rollenkranzes0,62 kg
Gewicht des Lagerrings (Innenring) WS0,81 kg
Gewicht des Lagerrings (Außenring) GS0,81 kg
undefined
PRODUKTLEISTUNG
Ca - Dynamische axiale Tragzahl243 kN
C0a - Statische axiale Tragzahl795 kN
Cua - Grenztragzahl der axialen Belastung91 kN
N lim - Grenzdrehzahl mit Fettschmierung480 tr/min
N lim - Grenzdrehzahl mit Ölschmierung1900 tr/min
Tmin - Min Betriebstemperatur-20 °C
Tmax - Max Betriebstemperatur120 °C
DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE
da min - Minimaler Schulterdurchmesser IR139 mm
Db max - Maximaler AR-Schulterdurchmesser109 mm
ras max - Maximaler Rundungsradius von Welle und Gehäuse1 mm
