Gehäuselagereinheiten

ESFD207-23 - SNR

ESFD207-23

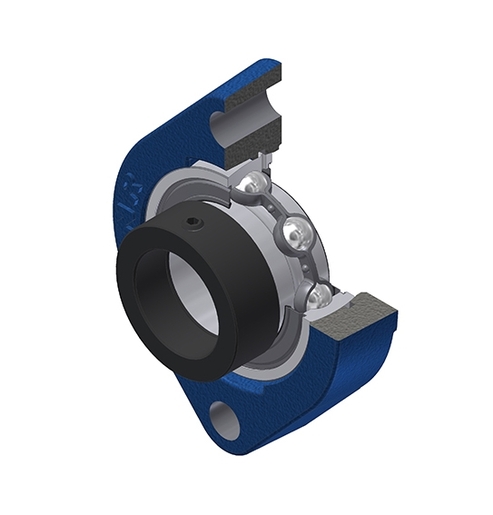

Graugussgehäuse, Lagereinsatz mit Exzenterspannring, Einlippendichtung

Gehäuselagereinheiten mit Lagereinsätzen und Gehäusen aus Guss, Stahl oder Kunststoff.

Dieses Kit enthält folgende Referenz(en)

Documentation

Product information

TECHNISCHE EIGENSCHAFTEN
MarkeSNR

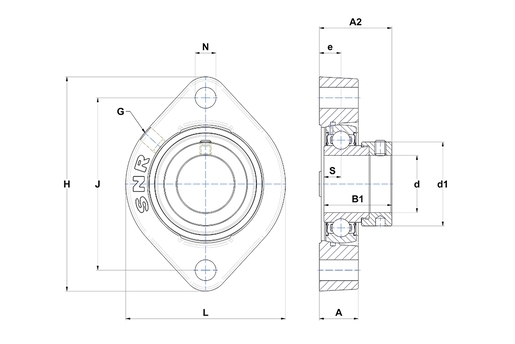

A - Gehäusehöhe22 mm
A2 - Gesamthöhe ab Montagefläche41,8 mm
B - Breite des Innenrings25,4 mm
B1 - Gesamtbreite Innenring38,9 mm
d - Wellendurchmesser36,513 mm
d1 - Durchmesser Exzenterring/Nutmutter51,1 mm
e - Abstand Montagefläche zu Lagermitte12,4 mm
G - SchmiernippelR1/8"
H - Länge, Breite oder Durchmesser des Gehäuses126 mm
J - Abstand der Montagebohrungen100 mm
L - Gehäusebreite/Durchmesser94 mm
N - Abmessung der Montagebohrung11 mm
S - Abstand Stirnseite/Lagermitte9,5 mm
undefined
PRODUKTLEISTUNG
C - Dynamische Tragzahl25,7 kN
C0 - Statische Tragzahl15,2 kN
Betriebstemperatur min-20 °C
Betriebstemperatur max100 °C
ANDERE EIGENSCHAFTEN
Masse0,98 kg
Empfohlenes Anziehmoment Gewindestift8 N-m
