Gehäuselagereinheiten

EXFL311-35T04 - SNR

EXFL311-35T04

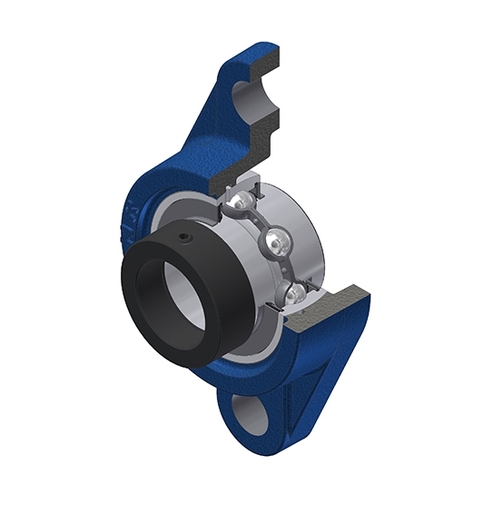

Graugussgehäuse, Lagereinsatz mit Exzenterspannring, Dichtung mit Schleuderscheibe, für Tieftemperaturanwendungen

Gehäuselagereinheiten mit Lagereinsätzen und Gehäusen aus Guss, Stahl oder Kunststoff.

Dieses Kit enthält folgende Referenz(en)

Documentation

Product information

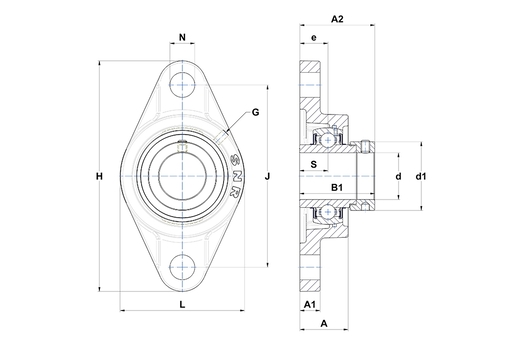

TECHNISCHE EIGENSCHAFTEN
MarkeSNR
A - Gehäusehöhe52 mm
A1 - Gehäusefußhöhe/Flanschhöhe20 mm
A2 - Gesamthöhe ab Montagefläche75,2 mm
B - Breite des Innenrings55,6 mm
B1 - Gesamtbreite Innenring73 mm
d - Wellendurchmesser55,563 mm
d1 - Durchmesser Exzenterring/Nutmutter83 mm
e - Abstand Montagefläche zu Lagermitte30 mm
G - SchmiernippelM6x1
H - Länge, Breite oder Durchmesser des Gehäuses250 mm
J - Abstand der Montagebohrungen198 mm
L - Gehäusebreite/Durchmesser150 mm
N - Abmessung der Montagebohrung25 mm
S - Abstand Stirnseite/Lagermitte27,8 mm
undefined
PRODUKTLEISTUNG
C - Dynamische Tragzahl71,5 kN
C0 - Statische Tragzahl44,8 kN
Betriebstemperatur min-40 °C
Betriebstemperatur max100 °C
ANDERE EIGENSCHAFTEN
Masse4,9 kg
Empfohlenes Anziehmoment Gewindestift16,8 N-m
