Gehäuselagereinheiten

EXFL313-40T04 - SNR

EXFL313-40T04

Graugussgehäuse, Lagereinsatz mit Exzenterspannring, Dichtung mit Schleuderscheibe, für Tieftemperaturanwendungen

Gehäuselagereinheiten mit Lagereinsätzen und Gehäusen aus Guss, Stahl oder Kunststoff.

Dieses Kit enthält folgende Referenz(en)

Documentation

Product information

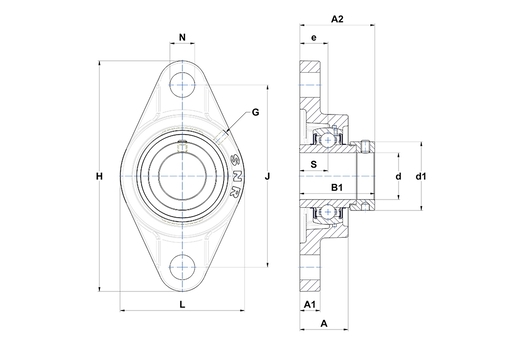

TECHNISCHE EIGENSCHAFTEN
MarkeSNR
A - Gehäusehöhe58 mm
A1 - Gehäusefußhöhe/Flanschhöhe25 mm
A2 - Gesamthöhe ab Montagefläche86,2 mm
B - Breite des Innenrings65,1 mm
B1 - Gesamtbreite Innenring85,7 mm
d - Wellendurchmesser63,5 mm
d1 - Durchmesser Exzenterring/Nutmutter97 mm
e - Abstand Montagefläche zu Lagermitte33 mm
G - SchmiernippelM6x1
H - Länge, Breite oder Durchmesser des Gehäuses295 mm
J - Abstand der Montagebohrungen240 mm
L - Gehäusebreite/Durchmesser175 mm
N - Abmessung der Montagebohrung31 mm
S - Abstand Stirnseite/Lagermitte32,5 mm
undefined
PRODUKTLEISTUNG
C - Dynamische Tragzahl93,86 kN
C0 - Statische Tragzahl60,5 kN
Betriebstemperatur min-40 °C
Betriebstemperatur max100 °C
ANDERE EIGENSCHAFTEN
Masse7,88 kg
Empfohlenes Anziehmoment Gewindestift27,1 N-m
