Graugussgehäuse, Lagereinsatz mit Exzenterspannring, Dreilippendichtung
Gehäuselagereinheiten mit Lagereinsätzen und Gehäusen aus Guss, Stahl oder Kunststoff.
Dieses Kit enthält folgende Referenz(en)
- EX305-16G2L3
- P305
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenDocumentation
Product information

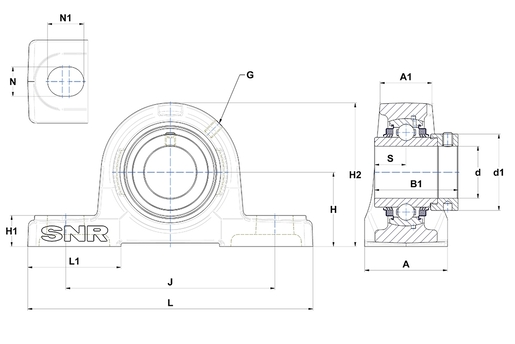

| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| A - Gehäusebreite | 45 mm |
| A1 - Breite der Gehäuseoberseite | 32 mm |
| B - Breite des Innenrings | 34,9 mm |
| d - Wellendurchmesser | 25,4 mm |
| d1 - Durchmesser Exzenterring/Nutmutter | 42,8 mm |
| G - Schmiernippel | M6x1 |
| H - Abstand Montagefuß zu Mittellinie | 45 mm |
| H1 - Höhe des Gehäusefußes | 15 mm |
| H2 - Höhe des Gehäuses | 85 mm |
| J - Abstand der Montagebohrungen | 132 mm |
| L - Gehäuselänge | 175 mm |
| L1 - Länge Gehäusefuß | 54 mm |
| N - Abmessung der Montagebohrung | 17 mm |
| N1 - Länge Montagebohrung | 20 mm |
| S - Abstand Stirnseite/Lagermitte | 16,7 mm |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 22,36 kN |
| C0 - Statische Tragzahl | 11,5 kN |
| Betriebstemperatur min | -20 °C |
| Betriebstemperatur max | 100 °C |
| ANDERE EIGENSCHAFTEN | |
|---|---|
| Masse | 1,53 kg |
| Empfohlenes Anziehmoment Gewindestift | 8 N-m |
