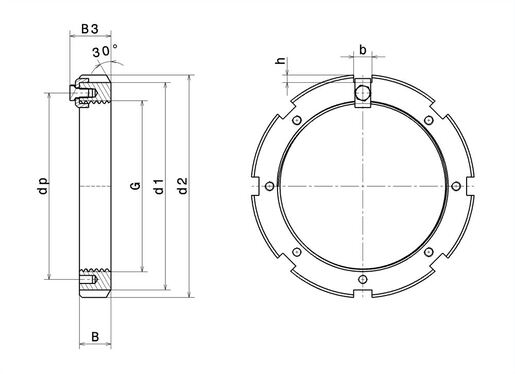

TECHNISCHE EIGENSCHAFTEN | |
---|---|
Marke | SNR |
G - Gewindebezeichnung | Tr220X4 |
d2 - Außendurchmesser der Nutmutter | 280 mm |
B - SW der Mutter | 32 mm |
d1 - Außendurchmesser der Sicherungsfläche der Mutter | 250 mm |
Fasenwinkel Nutmutter | 30 ° |
b - Nutbreite | 20 mm |
h - Nuttiefe | 10 mm |
Masse | 5,35 kg |
TECHNISCHE MERKMALE | |
---|---|
Bezeichnung des zugehörigen Sicherungsblechs | MB44 |
