LGBCH15BN2GGC00855NZ1-1-0-7.5N - SNR

LGBCH15BN2GGC00855NZ1-1-0-7.5N

Herunterladen

Technisches Datenblatt

Bitte loggen Sie sich ein um ein Produkt dem Warenkorb hinzuzufügen
Kontaktaufnahme
Spezifikationen

TECHNISCHE EIGENSCHAFTEN

Marke SNR
Baureihe LGB
Führungswagenversion C
Führungswagenhöhe H
Size 15
Bauform BN
Anzahl der Führungswagen 2
Dichtung SS - Beidseitig Enddichtungen, Innen- und Seitendichtung
Schienenbefestigung C
Schienenlänge 855 mm
Präzisionsklasse N
Vorspannklasse Z1
Schienenanordnung 1
Material Kohlenstoffstahl
Sonderoptionen N - Standard
Schmieranschluss 02 - Kugelschmiernippel 0°
Schmierstoff A - SNR LUB HEAVY DUTY

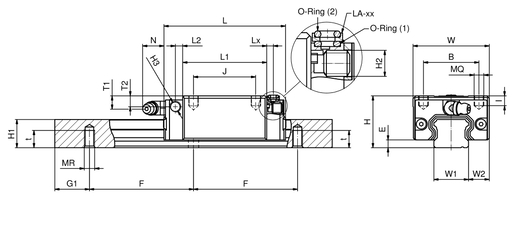

H 28 mm
W 34 mm
W2 9,5 mm
E 3,4 mm
L - Länge 66,4 mm
B - Flanschbreite 26 mm
J 26 mm
MQ M 4
l 6 mm
L1 40,2 mm
H2 M 3
T1 9,5 mm
N 5,7 mm
T2 8,5 mm
L2 4,2 mm
H3 M 3
Lx 3 mm
W1 15 mm
H1 13 mm
G1 7,5 mm
F 60 mm
MR 0
t 8
Masse 1,474 kg
Product classification image

PRODUKTLEISTUNG

C50 11,67 kN
C100 9,26 kN
C0 19,9 kN
Mx 0,137 kN/m
My 0,12 kN/m
Mz 0,12 kN/m
