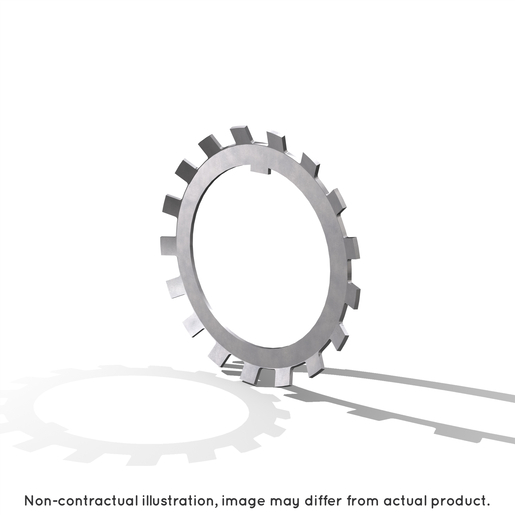

MB16 - SNR

MB16

Herunterladen

Technisches Datenblatt

Bitte loggen Sie sich ein um ein Produkt dem Warenkorb hinzuzufügen
Kontaktaufnahme
Spezifikationen

TECHNISCHE EIGENSCHAFTEN

d3 - Bohrungsdurchmesser der Sicherungsscheibe 80 mm
d4 - Durchmesser des Zahnfußes 95 mm
d5 - Außendurchmesser der Sicherheitsscheibe 112 mm
B7 - Dicke der Sicherungsscheibe 1,75 mm
M - Abstand zwischen Innenlasche und Bohrungsdurchmesser 76,5 mm
f - Breite der äußeren Zähne 8 mm
f1 - Breite der Innenlasche 10 mm
Product classification image

TECHNICAL CHARACTERISTICS

Bezeichnung der zugehörigen Mutter KM16
Masse 0,065 kg
Marke SNR
