Einreihiges Zylinderrollenlager, Polyamidkäfig, Sonderanforderung
Das einreihige Zylinderrollenlager ist für hohe radiale Lasten ausgelegt. Die Standardsortimente ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) stehen mit unterschiedlichen Käfigtypen, Bohrungen, Ringabsätzen zur Verfügung.
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenHerunterladen
Kein Dokument verfügbar

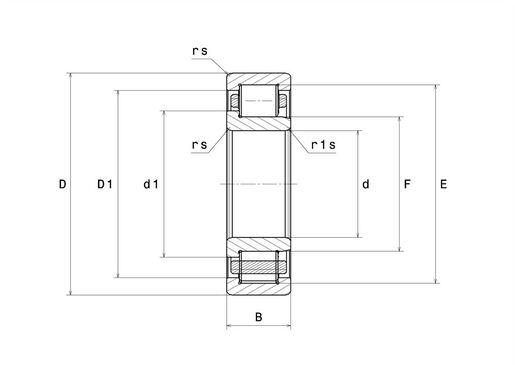

| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | SNR |
| d - Innendurchmesser | 20 mm |
| D - Außendurchmesser | 52 mm |
| B - Breite des Lagers/Innenrings | 21 mm |
| E - Äußerer Hüllkreisdurchmesser | 45,5 mm |
| F - Innerer Hüllkreisdurchmesser | 27,5 mm |
| d1 - Außendurchmesser IR-Flansch | 31,3 mm |
| D1 - Innendurchmesser AR-Flansch | 42,4 mm |
| rs - Minimaler Rundungsradius | 1,1 mm |
| r1s - Minimaler Rundungsradius | 0,6 mm |
| Radiallagerluftklasse | CN |
| Masse | 0,22 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 42,9 kN |
| C0 - Statische Tragzahl | 40 kN |
| Cu - Ermüdungsgrenzbelastung | 4,9 kN |
| Nref - Thermische Referenzdrehzahl | 9800 tr/min |
| Nlim - Mechanische Grenzdrehzahl | 17000 tr/min |
| Nlim - Grenzdrehzahl mit Ölschmierung | 14000 tr/min |
| Nlim - Grenzdrehzahl mit Fettschmierung | 11000 tr/min |
| Tmin - Min Betriebstemperatur | -20 °C |
| Tmax - Max Betriebstemperatur | 120 °C |
| LAGERFREQUENZEN | |
|---|---|
| BPFO - Außenring charakteristische Frequenz (60 U/min) | 3,767 Hz |
| BPFI - Innenring charakteristische Frequenz (60 U/min) | 6,233 Hz |
| FTF - Käfig charakteristische Frequenz (60 U/min) | 0,377 Hz |
| BSF - Wälzkörper charakteristische Frequenz (60 U/min) | 3,809 Hz |
| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da min - Minimaler Schulterdurchmesser IR | 26,5 mm |
| da max - Maximaler Durchmesser der Wellenschulter | 27 mm |
| db min - Minimaler Durchmesser des Innenrings GO | 30 mm |
| dc min - Minimaler Durchmesser des Innenrings GO | 33 mm |
| Da max - Maximaler Schulterdurchmesser AR | 45,5 mm |
| ra max - Maximaler Verrundungsradius | 1 mm |
| r1a - Maximaler Rundungsradius | 0,6 mm |
