NJ408 - SNR

NJ408

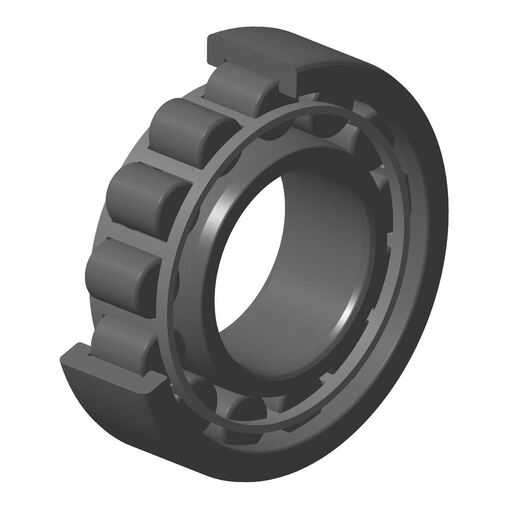

Einreihiges Zylinderrollenlager, Stahlblechkäfig, Sonderanforderung

Das einreihige Zylinderrollenlager ist für hohe radiale Lasten ausgelegt. Die Standardsortimente ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) stehen mit unterschiedlichen Käfigtypen, Bohrungen, Ringabsätzen zur Verfügung.

Herunterladen

3D-Datei

Technisches Datenblatt

Bitte loggen Sie sich ein um ein Produkt dem Warenkorb hinzuzufügen
Kontaktaufnahme
Spezifikationen

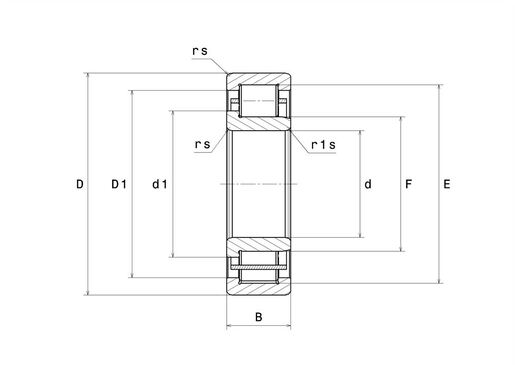

TECHNISCHE EIGENSCHAFTEN

d 40 mm
D 110 mm
B 27 mm
E 92 mm
F 58 mm
d1 64,6 mm
D1 86,4 mm
rs min 2 mm
r1s min 2 mm
Radiallagerluftklasse CN
Masse 1,3 kg
Marke SNR
Product classification image

PRODUKTLEISTUNG

Dynamische Tragzahl (C) 95,7 kN
Statische Tragzahl (C0) 89,1 kN
Ermüdungsgrenzbelastung (Cu) 10,9 kN
Nref 6700 tr/min
Nlim 8200 tr/min
Nlim (Öl) 6900 tr/min
Nlim (Fett) 5700 tr/min
Min Betriebstemperatur (Tmin) -40 °C
Max Betriebstemperatur (Tmax) 120 °C
Käfig charakteristische Frequenz, FTF 0,387 Hz
Wälzkörper charakteristische Frequenz, BPFO 4,185 Hz
Außenring charakteristische Frequenz, BPFO 3,867 Hz
Innenring charakteristische Frequenz, BPFI 6,133 Hz

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE

da min 49 mm
da max 57 mm
db min 60 mm
dc min 67 mm
Da max 101 mm
ra max 2 mm
r1a max 2 mm
Product classification image
Calcul factors image
