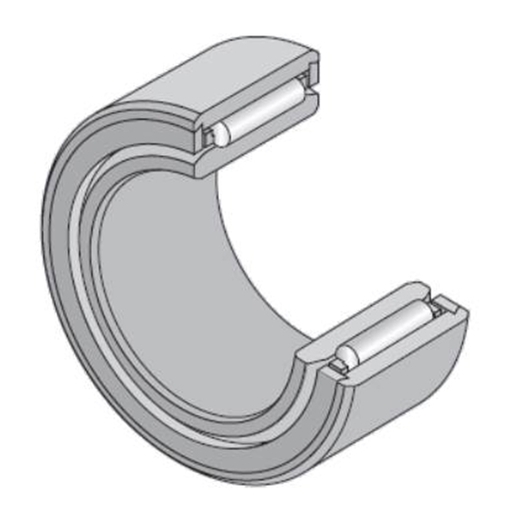

Nadellager, gedrehte Ringe, mit Innenring, zwei Anlaufscheiben, Nachschmierbohrung
3D-Datei
Technisches Datenblatt

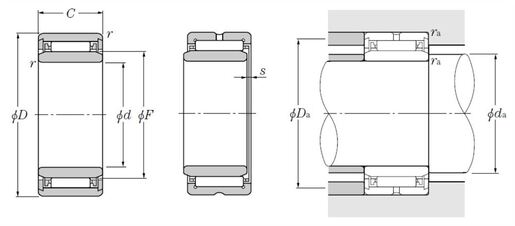

| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | NTN |
| d - Innendurchmesser | 6 mm |
| D - Außendurchmesser | 16 mm |
| C - Breite des Lagers, der Hülse oder des Außenrings | 16 mm |
| F - Durchmesser der unteren Wälzkörper | 9 mm |
| rs - Minimaler Rundungsradius | 0,3 mm |
| s - Maximaler axialer Versatz | 2 mm |
| Schmierbohrungen an dem Außenring | Nein |
| Innenring Referenz | 1R6X9X16 |
| Schmierbohrungen an dem Innenring | Nein |
| Radiallagerluftklasse | CN |
| Präzisionsklasse | P0 |
| Masse | 0,017 kg |
| PRODUKTLEISTUNG | |
|---|---|
| Cr - Dynamische Tragzahl | 5,5 kN |
| C0r - Statische Tragzahl | 6,4 kN |
| Nlim - Grenzdrehzahl mit Fettschmierung | 20000 tr/min |
| Nlim - Grenzdrehzahl mit Ölschmierung | 30000 tr/min |
| Tmin - Min Betriebstemperatur | -20 °C |
| Tmax - Max Betriebstemperatur | 100 °C |
| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da min - Minimaler Schulterdurchmesser IR | 8 mm |
| Da max - Maximaler Schulterdurchmesser AR | 10,5 mm |
| ras max - Maximaler Rundungsradius von Welle und Gehäuse | 0,3 mm |
