3D-Datei TECHNISCHE EIGENSCHAFTEN | Marke | NTN |

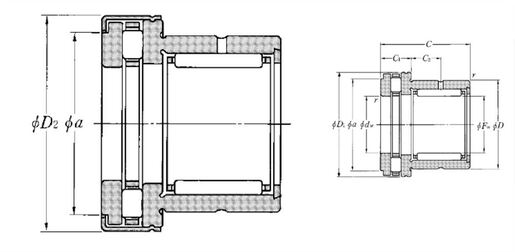

Fw - Durchmesser der unteren Wälzkörper | 15 mm |
dw - Bohrungsdurchmesser der Wellenunterlegscheibe | 15 mm |
D - Außendurchmesser | 24 mm |
D2 - Außendurchmesser des Axiallagers | 29 mm |
C - Breite des Lagers, der Hülse oder des Außenrings | 23 mm |
C1 - Höhe des Axiallagers | 9 mm |
C2 - Lage der Bohrung | 6,5 mm |
a - Durchmesser der Axiallagerunterstützung | 23,7 mm |
rs - Minimaler Rundungsradius | 0,3 mm |
Schmierbohrungen an dem Außenring | Oui/Yes |
k - Bohrungsdurchmesser | 2,5 mm |
Präzisionsklasse | P0 |
Masse | 0,052 kg |
PRODUKTLEISTUNG | Cr - Dynamische Tragzahl | 8,25 kN |
Ca - Dynamische axiale Tragzahl | 12,9 kN |
C0r - Statische Tragzahl | 10,2 kN |
C0a - Statische axiale Tragzahl | 28,6 kN |
Nlim - Grenzdrehzahl mit Fettschmierung | 2800 tr/min |
Nlim - Grenzdrehzahl mit Ölschmierung | 11000 tr/min |
Tmin - Min Betriebstemperatur | -20 °C |
Tmax - Max Betriebstemperatur | 120 °C |

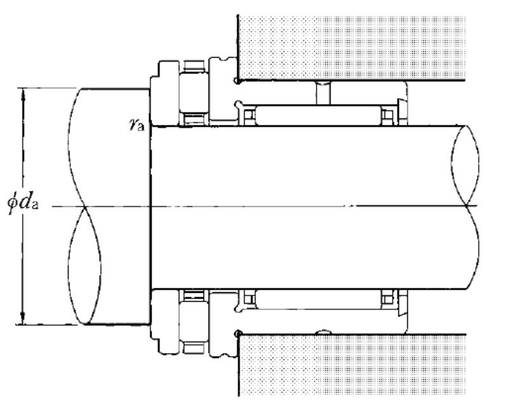

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | da min - Minimaler Schulterdurchmesser IR | 25 mm |
ras max - Maximaler Rundungsradius von Welle und Gehäuse | 0,3 mm |
