Einreihiges Zylinderrollenlager, zerlegbar, Polyamidkäfig
Das einreihige Zylinderrollenlager ist für hohe radiale Lasten ausgelegt. Die Standardsortimente ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) stehen mit unterschiedlichen Käfigtypen, Bohrungen, Ringabsätzen zur Verfügung.
3D-Datei
Technisches Datenblatt
Spezifikationen

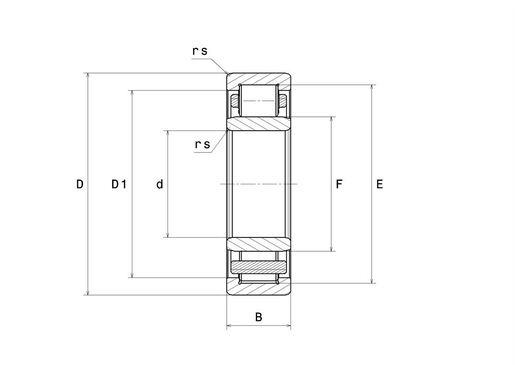

TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| d - Innendurchmesser | 85 mm |
| D - Außendurchmesser | 150 mm |
| B - Breite des Lagers/Innenrings | 28 mm |
| E - Durchmesser der oberen Wälzkörper | 136,5 mm |
| F - Durchmesser der unteren Wälzkörper | 100,5 mm |
| rs - Minimaler Rundungsradius | 2 mm |
| r1s - Minimaler Rundungsradius | 2 mm |
| Radiallagerluftklasse | CN |
| Masse | 4,54 kg |
| Marke | NTN |
PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 167 kN |
| C0 - Statische Tragzahl | 199 kN |
| Cu - Ermüdungsgrenzbelastung | 23,1 kN |
| Nlim - Grenzdrehzahl mit Ölschmierung | 4800 tr/min |
| Nlim - Grenzdrehzahl mit Fettschmierung | 4100 tr/min |
| Tmin - Min Betriebstemperatur | -20 °C |
| Tmax - Max Betriebstemperatur | 120 °C |
| FTF - Käfig charakteristische Frequenz | 0,424 Hz |
| BSF - Wälzkörper charakteristische Frequenz | 6,431 Hz |
| BPFO - Außenring charakteristische Frequenz | 7,209 Hz |
| BPFI - Innenring charakteristische Frequenz | 9,791 Hz |

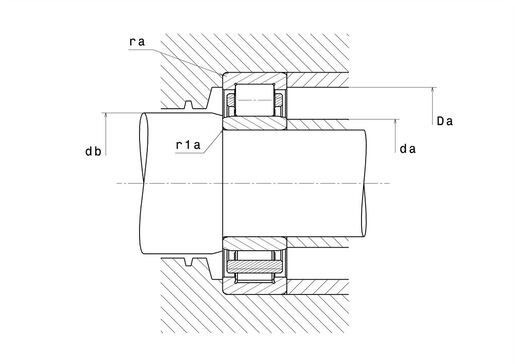

DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da min - Minimaler Schulterdurchmesser IR | 94 mm |
| da max - Maximaler Durchmesser der kleinen Stirnschulter | 99 mm |
| db min - Minimaler Durchmesser des Innenrings GO | 104 mm |
| Da max - Maximaler Schulterdurchmesser AR | 141 mm |
| ra max - Maximaler Verrundungsradius | 2 mm |
| r1a - Maximaler Rundungsradius | 2 mm |
