Einreihiges Zylinderrollenlager, zerlegbar, Stahlblechkäfig
Das einreihige Zylinderrollenlager ist für hohe radiale Lasten ausgelegt. Die Standardsortimente ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) stehen mit unterschiedlichen Käfigtypen, Bohrungen, Ringabsätzen zur Verfügung.
Einloggen
Um dieses Produkt in Ihren Warenkorb zu legenDocumentation
Product information
| TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| Marke | NTN |
| d - Innendurchmesser | 35 mm |
| D - Außendurchmesser | 100 mm |
| B - Breite des Lagers/Innenrings | 25 mm |
| E - Äußerer Hüllkreisdurchmesser | 83 mm |
| F - Innerer Hüllkreisdurchmesser | 53 mm |
| rs - Minimaler Rundungsradius | 1,5 mm |
| r1s - Minimaler Rundungsradius | 1,5 mm |
| Radiallagerluftklasse | CN |
| Masse | 0,99 kg |
| PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 83,5 kN |
| C0 - Statische Tragzahl | 69 kN |
| Cu - Ermüdungsgrenzbelastung | 8,4 kN |
| N lim - Grenzdrehzahl mit Ölschmierung | 7500 tr/min |
| N lim - Grenzdrehzahl mit Fettschmierung | 6400 tr/min |
| Tmin - Min Betriebstemperatur | -40 °C |
| Tmax - Max Betriebstemperatur | 120 °C |

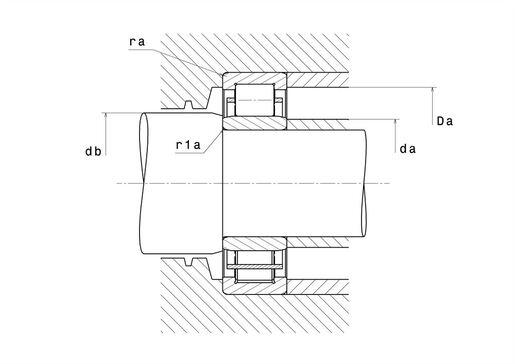

| DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da min - Minimaler Schulterdurchmesser IR | 43 mm |
| da max - Maximaler Durchmesser der Wellenschulter | 52 mm |
| db min - Minimaler Durchmesser des Innenrings GO | 55 mm |
| Da max - Maximaler Schulterdurchmesser AR | 92 mm |
| ra max - Maximaler Verrundungsradius | 1,5 mm |
| r1a - Maximaler Rundungsradius | 1,5 mm |
