Einreihiges Zylinderrollenlager, zerlegbar, Polyamidkäfig
Das einreihige Zylinderrollenlager ist für hohe radiale Lasten ausgelegt. Die Standardsortimente ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) stehen mit unterschiedlichen Käfigtypen, Bohrungen, Ringabsätzen zur Verfügung.
3D-Datei
Technisches Datenblatt
Spezifikationen

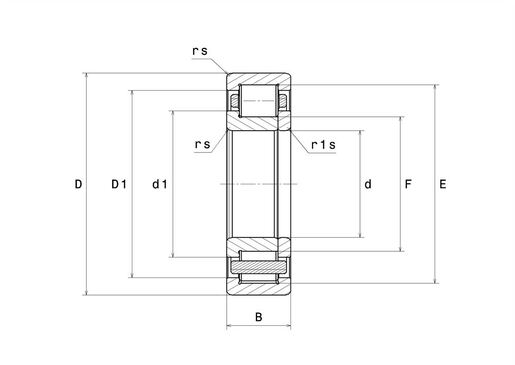

TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| d - Innendurchmesser | 35 mm |
| D - Außendurchmesser | 72 mm |
| B - Breite des Lagers/Innenrings | 23 mm |
| E - Durchmesser der oberen Wälzkörper | 64 mm |
| F - Durchmesser der unteren Wälzkörper | 44 mm |
| d1 - Außendurchmesser IR-Flansch | 48 mm |
| rs - Minimaler Rundungsradius | 1,1 mm |
| r1s - Minimaler Rundungsradius | 0,6 mm |
| Radiallagerluftklasse | CN |
| Masse | 0,418 kg |
| Marke | NTN |
PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 61,5 kN |
| C0 - Statische Tragzahl | 65,5 kN |
| Cu - Ermüdungsgrenzbelastung | 8 kN |
| Nlim - Grenzdrehzahl mit Ölschmierung | 10000 tr/min |
| Nlim - Grenzdrehzahl mit Fettschmierung | 8500 tr/min |
| Tmin - Min Betriebstemperatur | -20 °C |
| Tmax - Max Betriebstemperatur | 120 °C |
| FTF - Käfig charakteristische Frequenz | 0,407 Hz |
| BSF - Wälzkörper charakteristische Frequenz | 5,215 Hz |
| BPFO - Außenring charakteristische Frequenz | 5,704 Hz |
| BPFI - Innenring charakteristische Frequenz | 8,296 Hz |
DEFINITIONSEMPFEHLUNGEN DER UMGEBUNGSTEILE | |
|---|---|
| da min - Minimaler Schulterdurchmesser IR | 41,5 mm |
| dc min - Minimaler Durchmesser des Innenrings GO | 50 mm |
| Da max - Maximaler Schulterdurchmesser AR | 65,5 mm |
| ra max - Maximaler Verrundungsradius | 1 mm |
