SNOE248-2DCBF - SNR

SNOE248-2DCBF

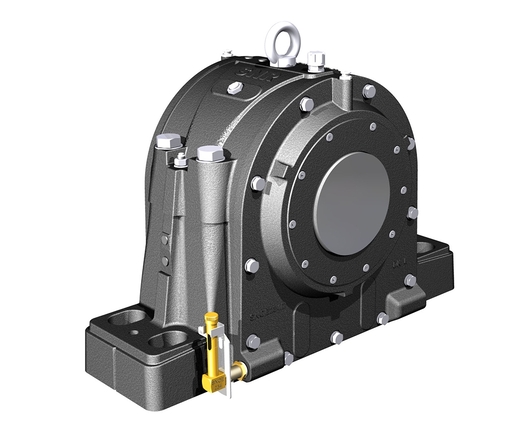

Geteiltes Stehlagergehäuse für Pendelrollenlager mit zylindrischer Bohrung, aus Sphäroguss, für Ölschmierung

Geteilte Gehäuse aus Grau- oder Sphäroguss für durchgehende Wellen oder Wellenenden.

Herunterladen

Technisches Datenblatt

Bitte loggen Sie sich ein um ein Produkt dem Warenkorb hinzuzufügen
Kontaktaufnahme

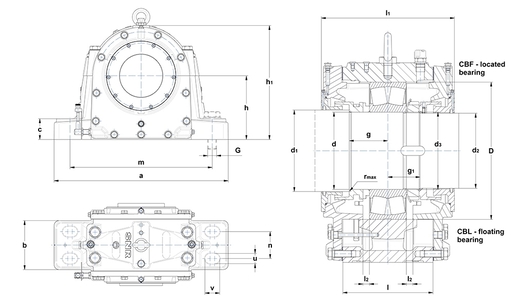

Spezifikationen

TECHNISCHE EIGENSCHAFTEN

d 240 mm
d1 260 mm
d2 235 mm
d3 TR240x4
a 980 mm
b 280 mm
c 120 mm
g 120 mm
g1 100 mm
h 340 mm
h1 615 mm
l 300 mm
l1 404 mm
l2 0 mm
m 820 mm
n 165 mm
u 48 mm
v 70 mm
r max 4 mm
D 440 mm
Ölstand 100-125 mm
Ölmenge 10000 cm³
Masse 444 kg
New Material of Housing ductile cast
Marke SNR
Product classification image

ZUGEHÖRIGE KOMPONENTEN - ALLGEMEINES

Lager 22248
Mutter HM 48 T
Sicherungsblech MB 48

ZUGEHÖRIGE KOMPONENTEN - OPTION

Filzstreifen (optional) 11x14x1012

SCHRAUBEN

Befestigungsschrauben (G) M42
empfohlenes Anzugsmoment für Befestigungsschrauben 2040 N-m
Verbindungsschrauben M36
empfohlenes Anzugsmoment für Verbindungsschrauben 1520 N-m
Augenschrauben M24
