Gehäuselagereinheiten

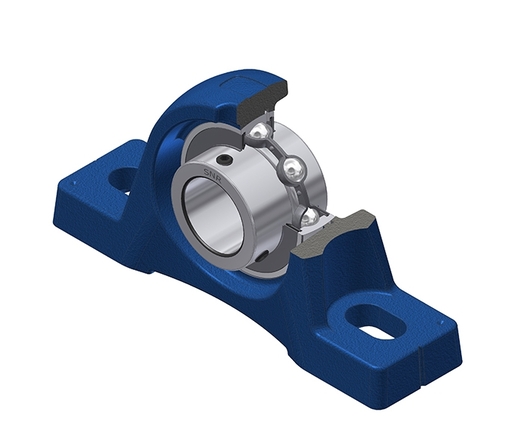

UCPEX16 - SNR

UCPEX16

Graugussgehäuse, Lagereinsatz mit Gewindestiften am Innenring, Dichtung mit Schleuderscheibe

Gehäuselagereinheiten mit Lagereinsätzen und Gehäusen aus Guss, Stahl oder Kunststoff.

Dieses Kit enthält folgende Referenz(en)

Documentation

Product information

TECHNISCHE EIGENSCHAFTEN
MarkeSNR
A - Gehäusebreite101,8 mm
A1 - Breite der Gehäuseoberseite68,8 mm
B - Breite des Innenrings85,7 mm
d - Wellendurchmesser80 mm
G - SchmiernippelR1/8"
H - Abstand Montagefuß zu Mittellinie101,6 mm
H1 - Höhe des Gehäusefußes31,8 mm
H2 - Höhe des Gehäuses203,7 mm
J - Abstand der Montagebohrungen288,8 mm
L - Gehäuselänge381 mm
L1 - Länge Gehäusefuß105 mm
N - Abmessung der Montagebohrung27 mm
N1 - Länge Montagebohrung55,7 mm
S - Abstand Stirnseite/Lagermitte34,1 mm
undefined
PRODUKTLEISTUNG
C - Dynamische Tragzahl83,2 kN
C0 - Statische Tragzahl63,8 kN
Betriebstemperatur min-20 °C
Betriebstemperatur max100 °C
ANDERE EIGENSCHAFTEN
Masse16,05 kg
Empfohlenes Anziehmoment Gewindestift33 N-m
