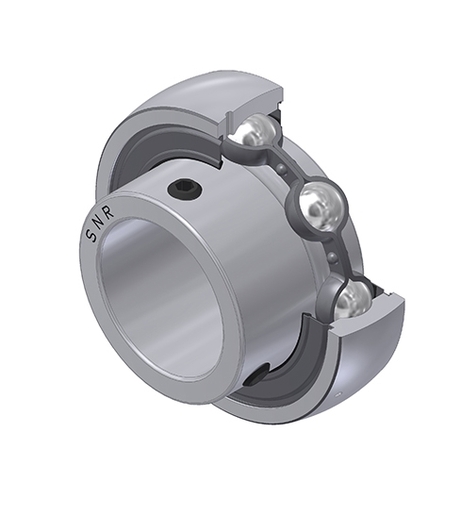

Sphärischer Außenring, Befestigung durch Gewindestifte, Einlippendichtung
Gehäuselagereinsätze mit vielfältigen Befestigungsarten für einfache Montagen.
3D-Datei
Technisches Datenblatt
Spezifikationen

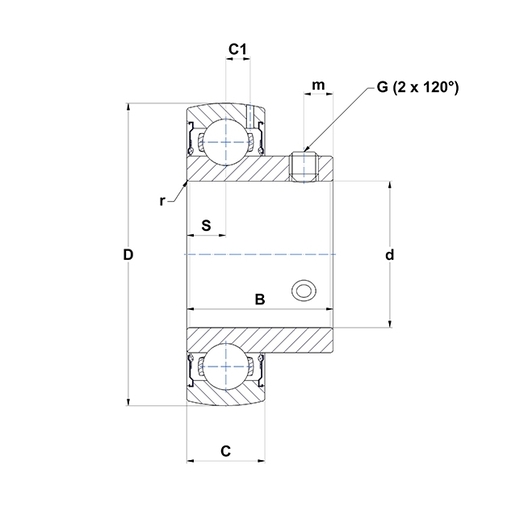

TECHNISCHE EIGENSCHAFTEN | |
|---|---|
| B - Breite des Innenrings | 22 mm |
| C - Breite des Außenrings | 12 mm |
| C1 - Abstand Mitte AR zur Mitte der Schmierzone | 3,6 mm |
| d - Wellendurchmesser | 15 mm |
| D - Außendurchmesser des AR | 40 mm |
| G - Größe der Stellschraube | M5x0,8 |
| m - Abstand zur Stellschraube | 4 mm |
| r - Radius Innenring | 0.6 |
| S - Abstand der Laufbahn zur Fläche IR auf der gegenüberliegenden Seite der Verriegelungsvorrichtung | 6 mm |
| SW - Größe Schraubenschlüssel | 2,5 mm |
| Marke | SNR |
PRODUKTLEISTUNG | |
|---|---|
| C - Dynamische Tragzahl | 9,55 kN |
| C0 - Statische Tragzahl | 4,78 kN |
| Betriebstemperatur min. | -20 °C |
| Betriebstemperatur max. | 100 °C |
ANDERE EIGENSCHAFTEN | |
|---|---|
| Masse | 0,08 kg |
| Empfohlenes Anzugsmoment für Befestigungsschraube | 3,5 N-m |
