Gehäuselagereinheiten

USPLE208-24T20 - SNR

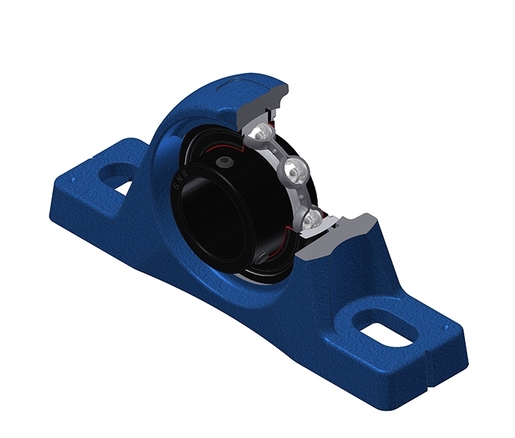

USPLE208-24T20

Graugussgehäuse, Lagereinsatz mit Gewindestiften am Innenring, Einlippendichtung, für Hochtemperaturanwendungen

Gehäuselagereinheiten mit Lagereinsätzen und Gehäusen aus Guss, Stahl oder Kunststoff.

Dieses Kit enthält folgende Referenz(en)

Documentation

Product information

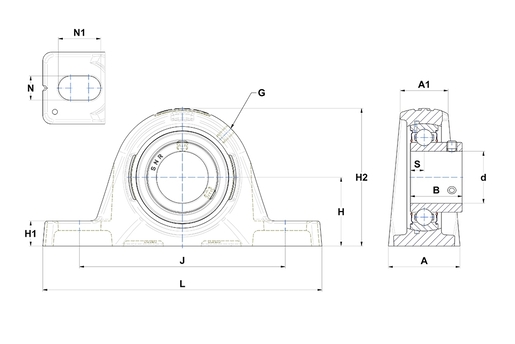

TECHNISCHE EIGENSCHAFTEN
MarkeSNR
A - Gehäusebreite51 mm
A1 - Breite der Gehäuseoberseite34,5 mm
B - Breite des Innenrings34 mm
d - Wellendurchmesser38,1 mm
G - SchmiernippelM6x1
H - Abstand Montagefuß zu Mittellinie49,2 mm
H1 - Höhe des Gehäusefußes18,5 mm
H2 - Höhe des Gehäuses98,5 mm
J - Abstand der Montagebohrungen137,5 mm
L - Gehäuselänge180,5 mm
N - Abmessung der Montagebohrung14 mm
N1 - Länge Montagebohrung24,5 mm
S - Abstand Stirnseite/Lagermitte9 mm
undefined
PRODUKTLEISTUNG
C - Dynamische Tragzahl32,6 kN
C0 - Statische Tragzahl19,9 kN
Betriebstemperatur min-20 °C
Betriebstemperatur max200 °C
ANDERE EIGENSCHAFTEN
Masse1,9 kg
Empfohlenes Anziehmoment Gewindestift8 N-m
