Gehäuselagereinheiten

USSP203-11CC - SNR

USSP203-11CC

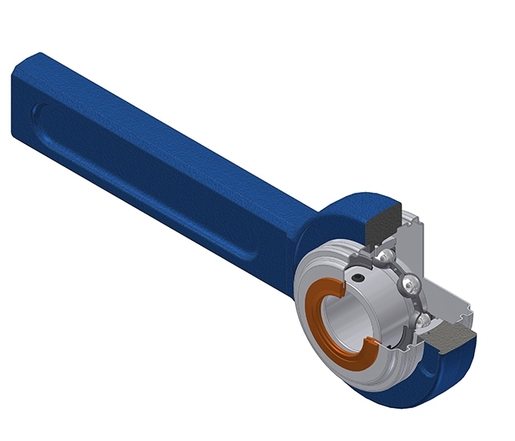

Graugussgehäuse, Lagereinsatz mit Gewindestiften am Innenring, Einlippendichtung

Gehäuselagereinheiten mit Lagereinsätzen und Gehäusen aus Guss, Stahl oder Kunststoff.

Dieses Kit enthält folgende Referenz(en)

Documentation

Product information

TECHNISCHE EIGENSCHAFTEN
MarkeSNR

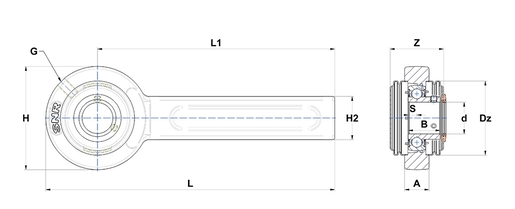

A - Gehäusebreite21 mm
B - Breite des Innenrings22 mm
d - Wellendurchmesser17,463 mm
Dz - Durchmesser Schutzkappe46 mm
G - SchmiernippelR1/8"
H - Länge, Breite oder Durchmesser des Gehäuses78 mm
H2 - Höhe/Breite des Gehäuses41 mm
L - Gehäuselänge264 mm
L1 - Abstand der Befestigungsstirnfläche zur Lagermitte225 mm
S - Abstand Stirnseite/Lagermitte6 mm
Z - Breite über Abdeckungen42,1 mm
undefined
PRODUKTLEISTUNG
C - Dynamische Tragzahl9,55 kN
C0 - Statische Tragzahl4,78 kN
Betriebstemperatur min-20 °C
Betriebstemperatur max100 °C
ANDERE EIGENSCHAFTEN
Spannrahmen 2SPR11
Spannrahmen 3SPR12
Spannrahmen 4SPR14
Masse1,643 kg
Empfohlenes Anziehmoment Gewindestift3,2 N-m
